DD
и вставные размеры
Что это такое?
По сути, DD и вставные размеры – одно и то же, но так как DD встречается намного чаще, то рассматривать мы будем его. Просто учитывайте, что принцип построения один и тот же.
Итак, если описывать кратко, то DD – область внутри матраса, которая будет заполнена другим наполнением, в отличие от основой части матраса.

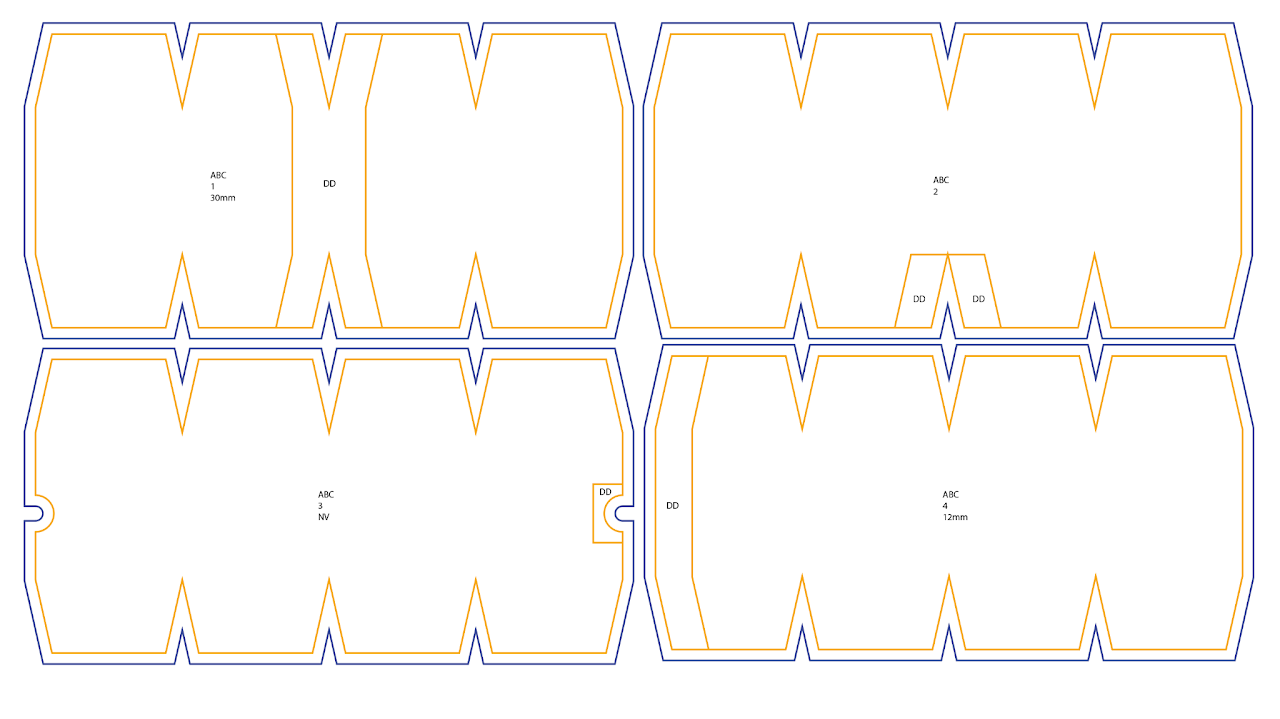

Глядя на картинку мы видим, что DD, как и вся основная часть чертежа, находится в слое Draw.
А также, обратим внимание, что DD может быть разным, но принципы создания почти одинаковые.
Создание DD

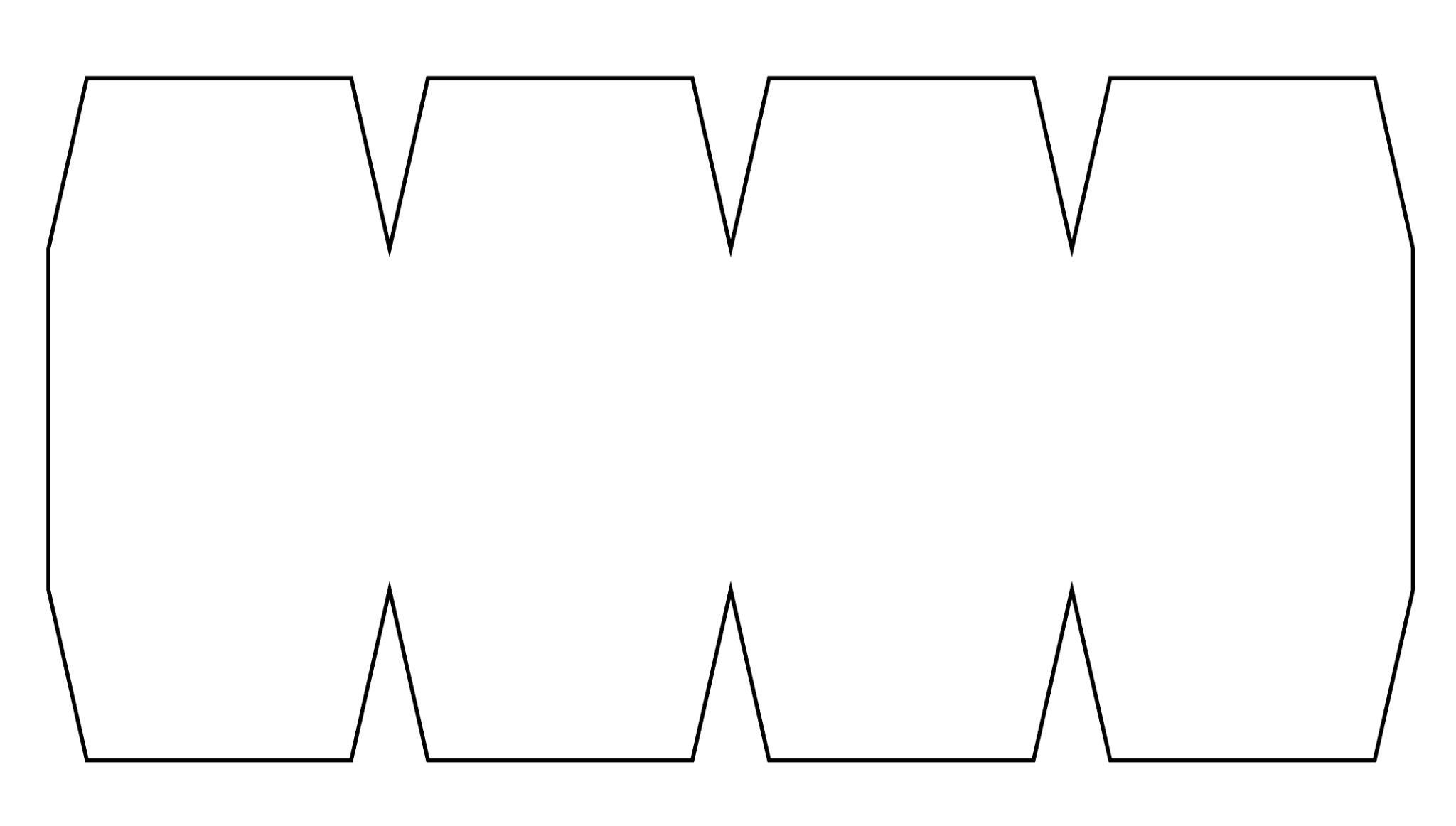

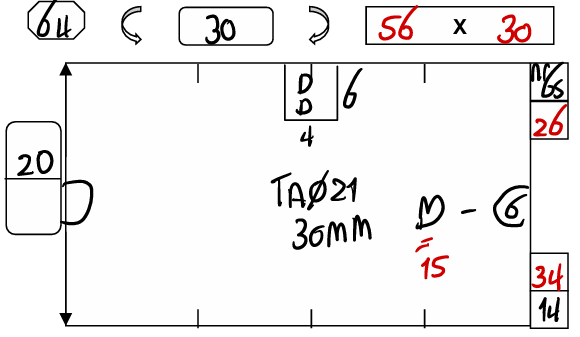

Рассмотрим чертёж на картинке. Создаём основу матраса. Что дальше? Как добавить DD?

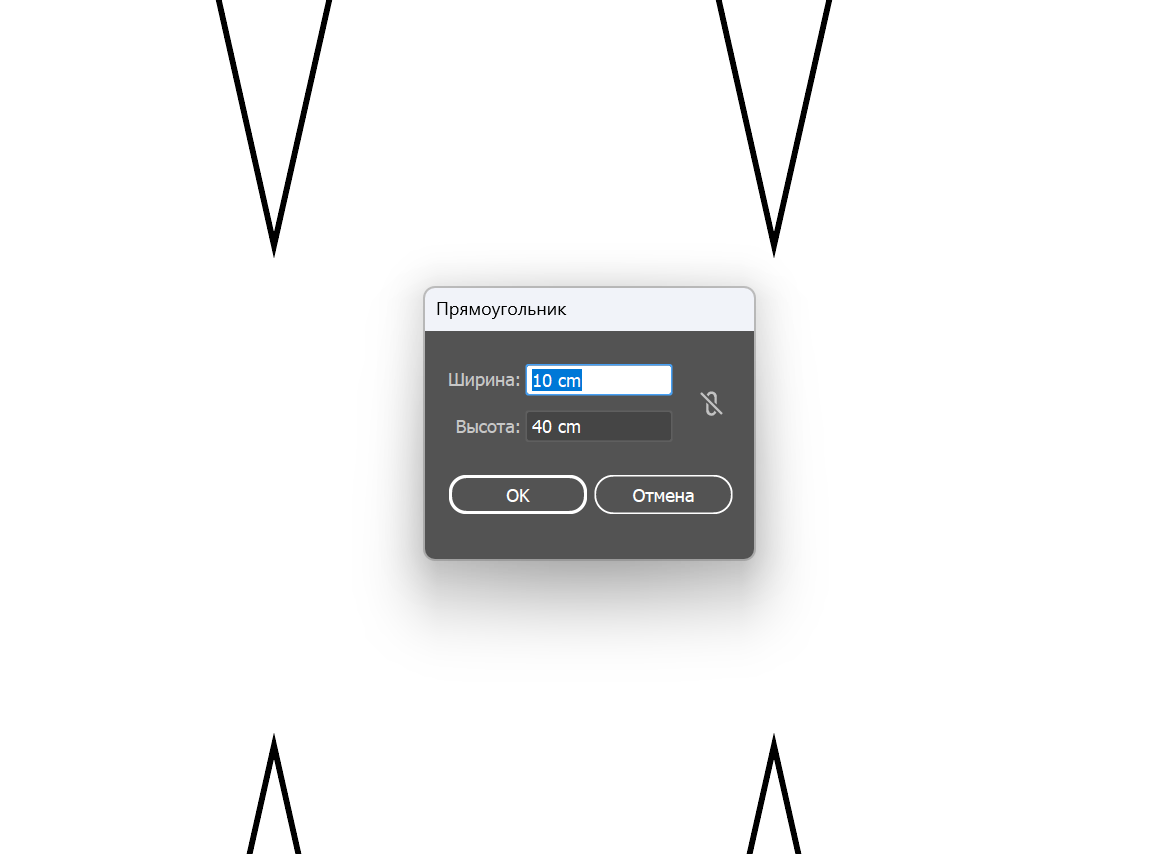

Прежде всего, вернёмся к чертежу – что написано около DD? Ничего, правильно. А это значит, что ширина будет 10 сm, высота, как видим – полная высота матраса, то есть 40 сm. Создаём прямоугольник 10х40.
На чертеже DD находится по центру (по крайней мере, какие-либо сдвиги не указаны), поэтому мы устанавливаем его по центру. Для удобства мы будем создавать прямые (горячая клавиша /). Создали прямую от вершины центральной выточки к противоположной и установили заготовку под DD по центру.

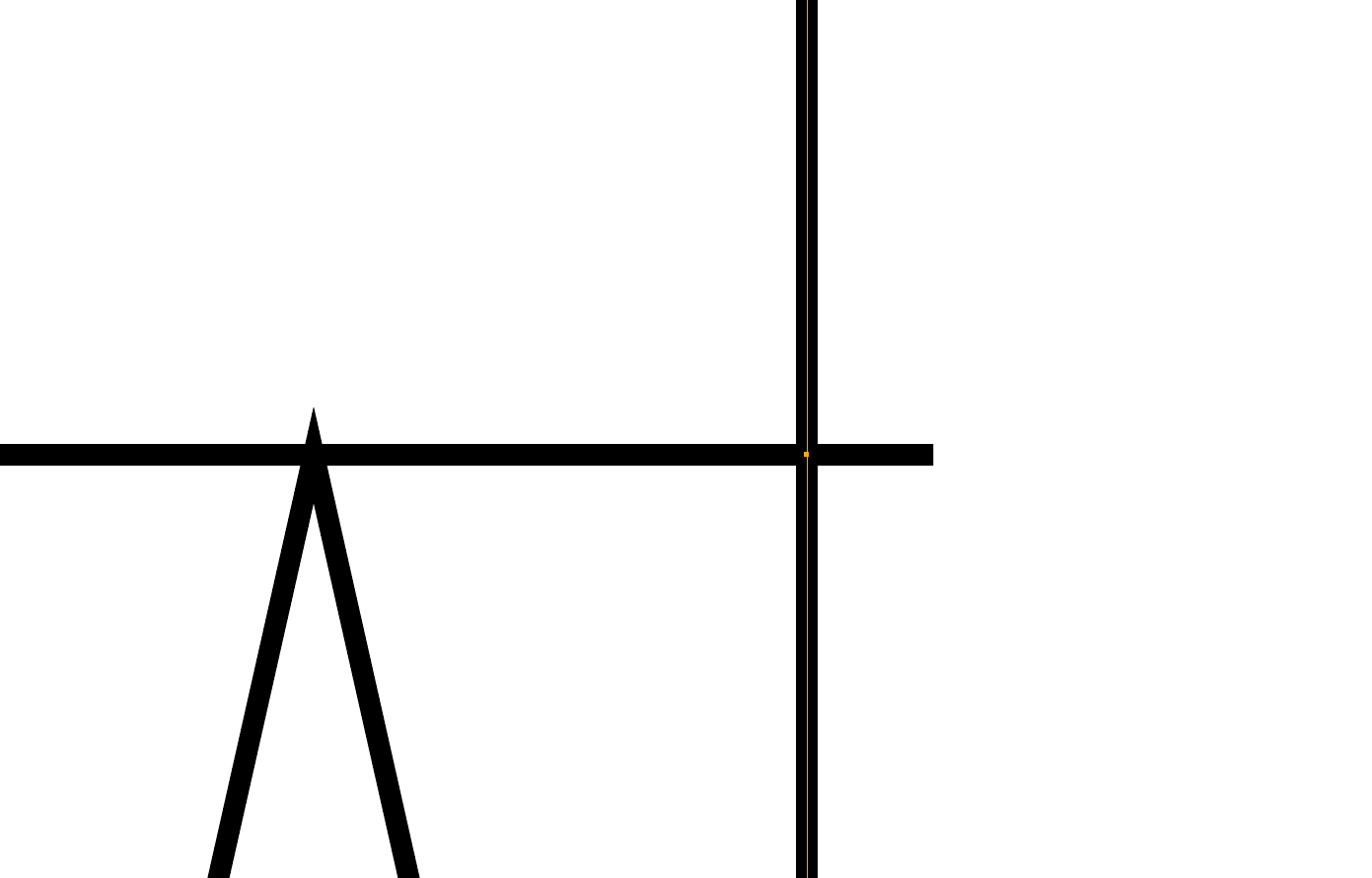

Далее, удалив опору по центру, от вершины выточки мы протягиваем ещё одну прямую, но уже горизонтально, чтобы она пересекла основу DD.
После чего инструментом создания новых вершин (хоткей +) создаём две точки по бокам основы DD (по обе стороны, а так же не забываем про верхнюю часть, ибо, как видим, там тоже есть выточка).

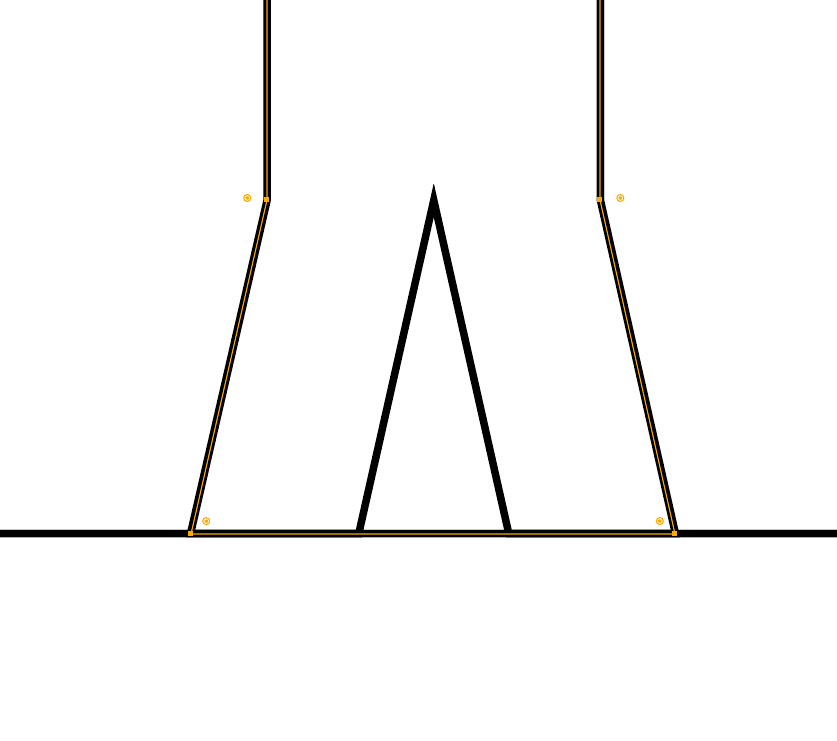

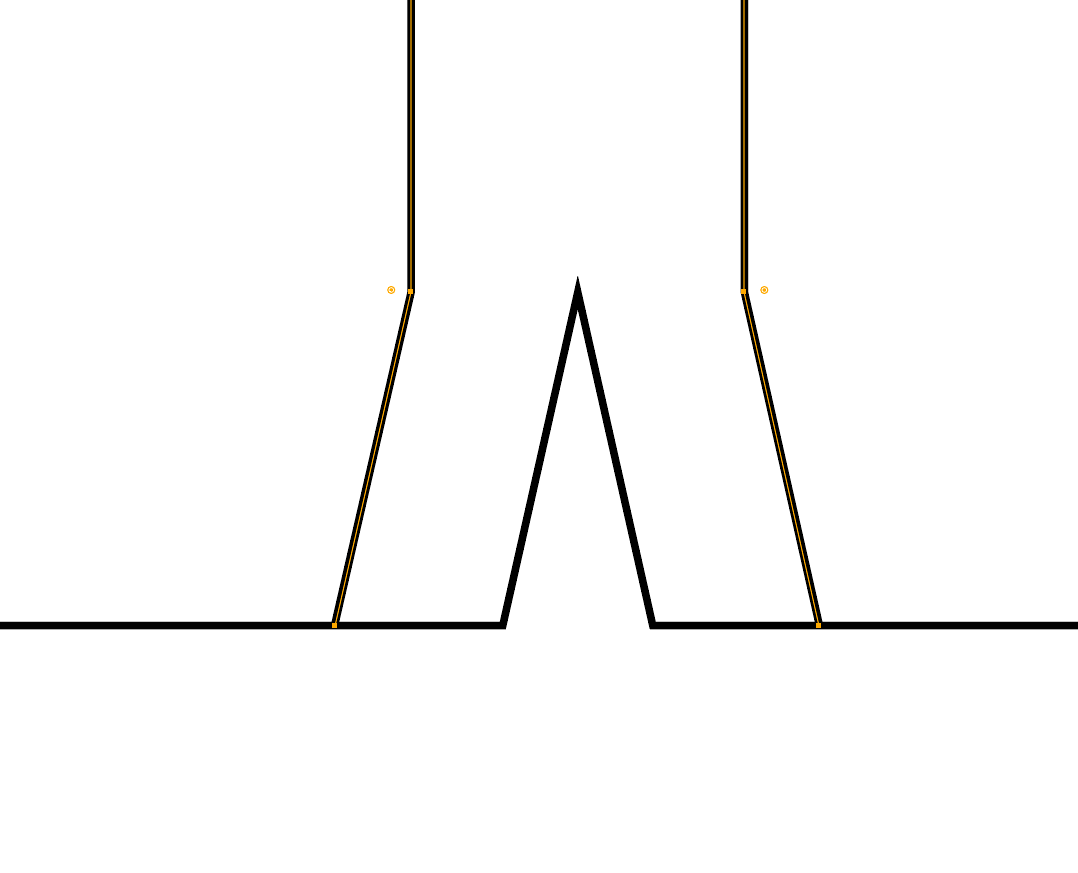

Берём за 1 из точек и тащим к крайней точке выточки. Затем, выделив точку основы DD, в свойствах по оси Х мы задаём + или – отступ (если левая сторона, то отступаем назад “-“, если правая и отступ вправо, то “+”) от точки.
Нужный размер отступа мы узнаем поделив всю ширину DD надвое: 10 / 2 = 5 cm
Проделав это с обеих сторон, а так же сверху – выделяем курсором A вертикальное ребро на объекте основы DD, затем удаляем его клавишей Delete.
Не забываем внутри написать “DD” (или “dd”, тут на ваше усмотрение) и на этом всё, можем создавать контур и подписывать чертёж.
Дополнение
Нужно понимать, что вышеприведенный пример – лишь пример. Да, данным способом создаётся большая часть DD меняя только ширину DD и отступ точек от выточек (если он вообще пригодится). Но и это ведь не всё. Разумеется, бывают разные DD, но принцип их создания похож друг на друга.

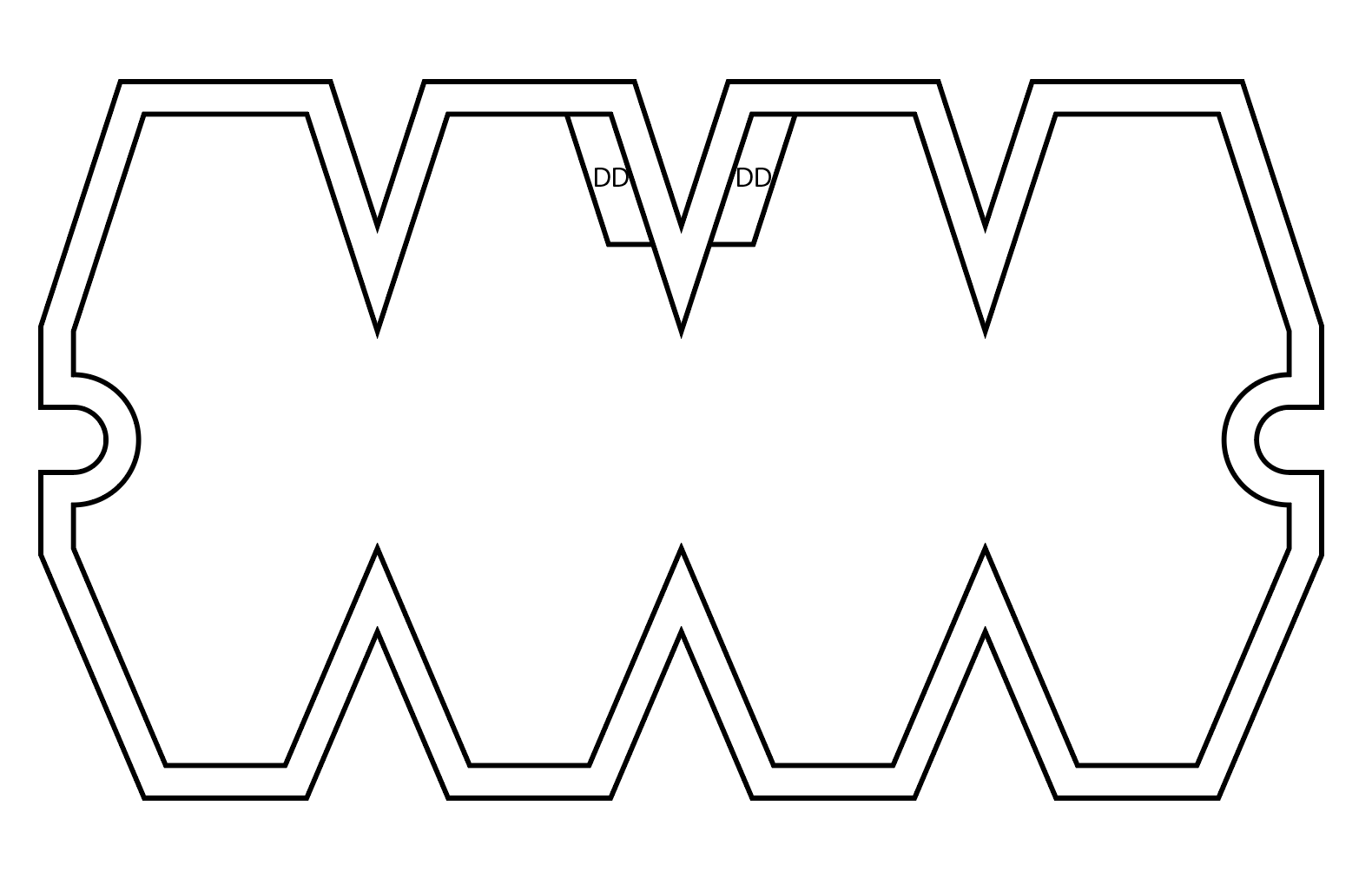

Посмотрим на чертёж на картинке. Мы видим тут DD, но он отличается от того, что мы видели ранее. Хотя принцип один и тот же: 2 сm слева и 2 cm справа, но это всё по высоте будет умещаться в 1 выточку, а не выходить за неё.

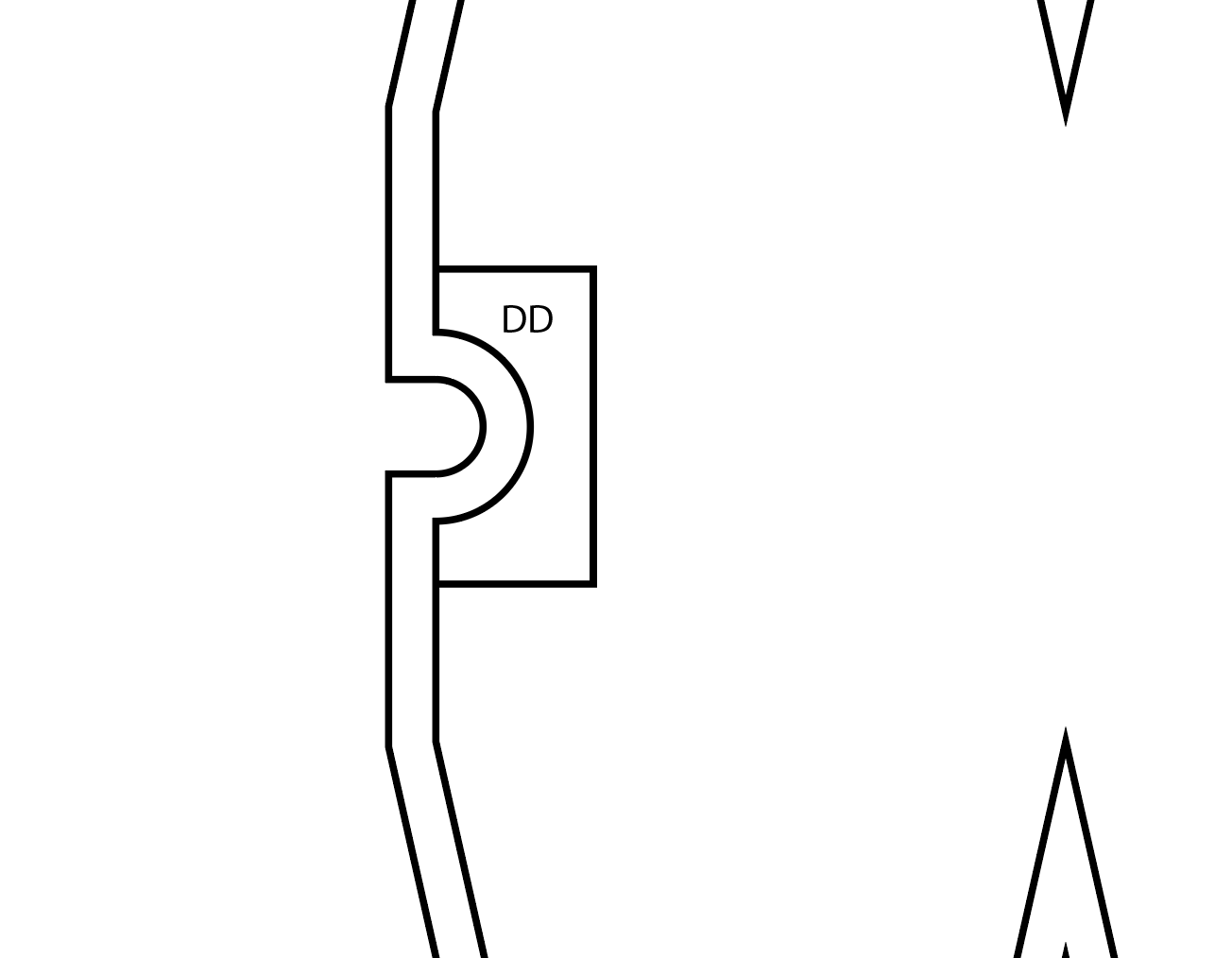

На третьей картинке мы видим DD непохожую на предыдущие. Но опять же – поднесли, обрезали, добавили надпись “DD” и готово.
