Вырезы и Сплиты
Что это? Формулы и особенности
Что это такое?
Сплиты – грубо говоря, это тонкие вырезы на матрасах, которые будут сшиваться. Вот, например, есть у нас выточки, а есть сплиты. Сплит – та же выточка, но она не разрезается по ширине, а лишь по длине.
Вырезы – зачастую кружки, но так же имеют и прямоугольную форму. Вырезается объект на основном объекте матраса.
Формула
Формула нужна нам для подсчёта отступа или длины сплита. Она довольно таки проста:
От посчитанной высоты матраса мы отнимаем не посчитанную высоту и результат делим на 2.
От посчитанной высоты матраса мы отнимаем не посчитанную высоту и результат делим на 2.

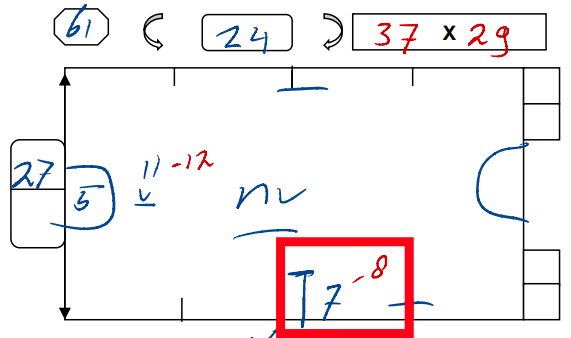

Смотрим на картинку и видим:
От посчитанных 29см высоты отняли 27см не посчитанных и поделили на 2 = прибавка составила 1см.
Сплиты

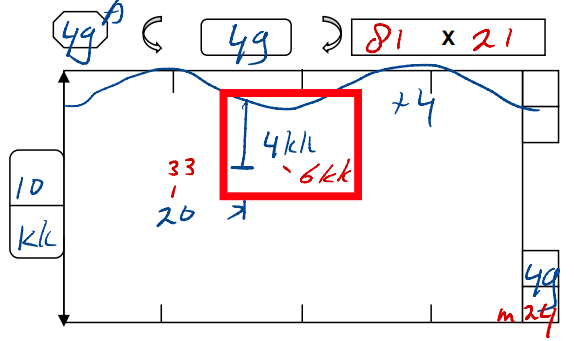

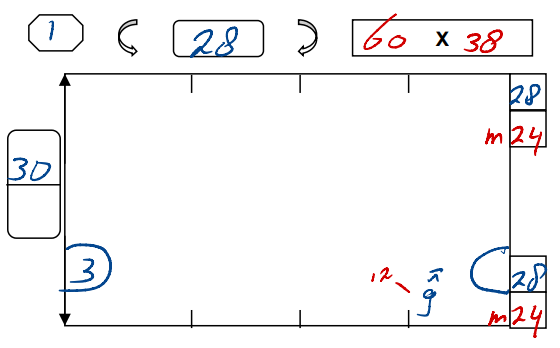

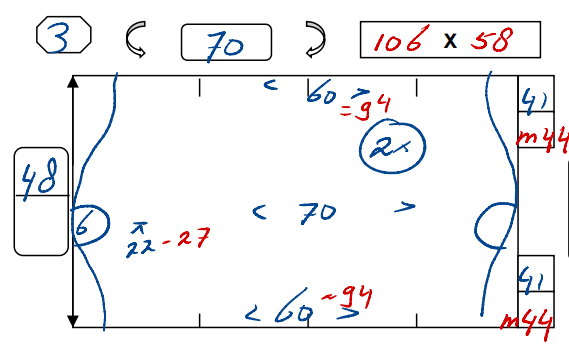

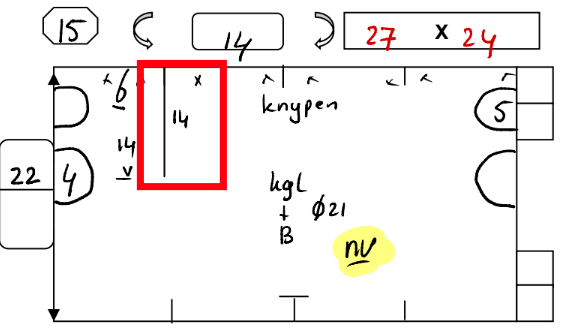

Вы можете увидеть, как выглядят сплиты на замерном чертеже. На одном из чертежей сплит стоит прям на «волне» и посчитали его по короткой стороне (kk), о которых мы рассказали в статье о «волнах».
Для нас (и в принципе в процессе создания чертежа) сплит можно назвать просто – прямая, ведь так или иначе, именно прямыми мы будем их изображать на чертежах.

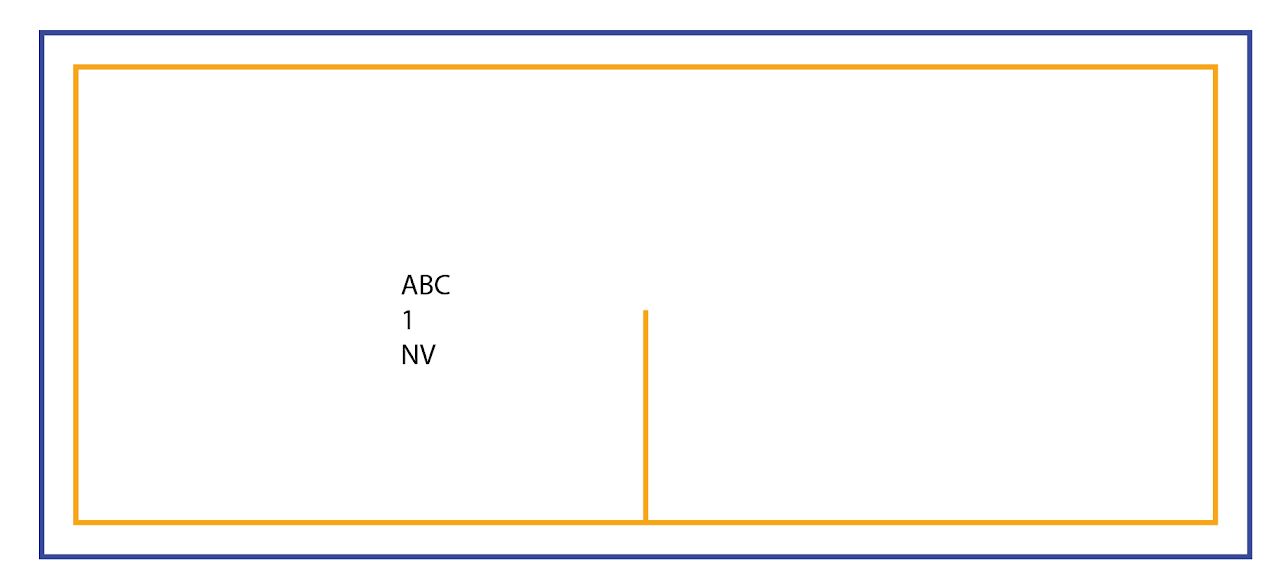

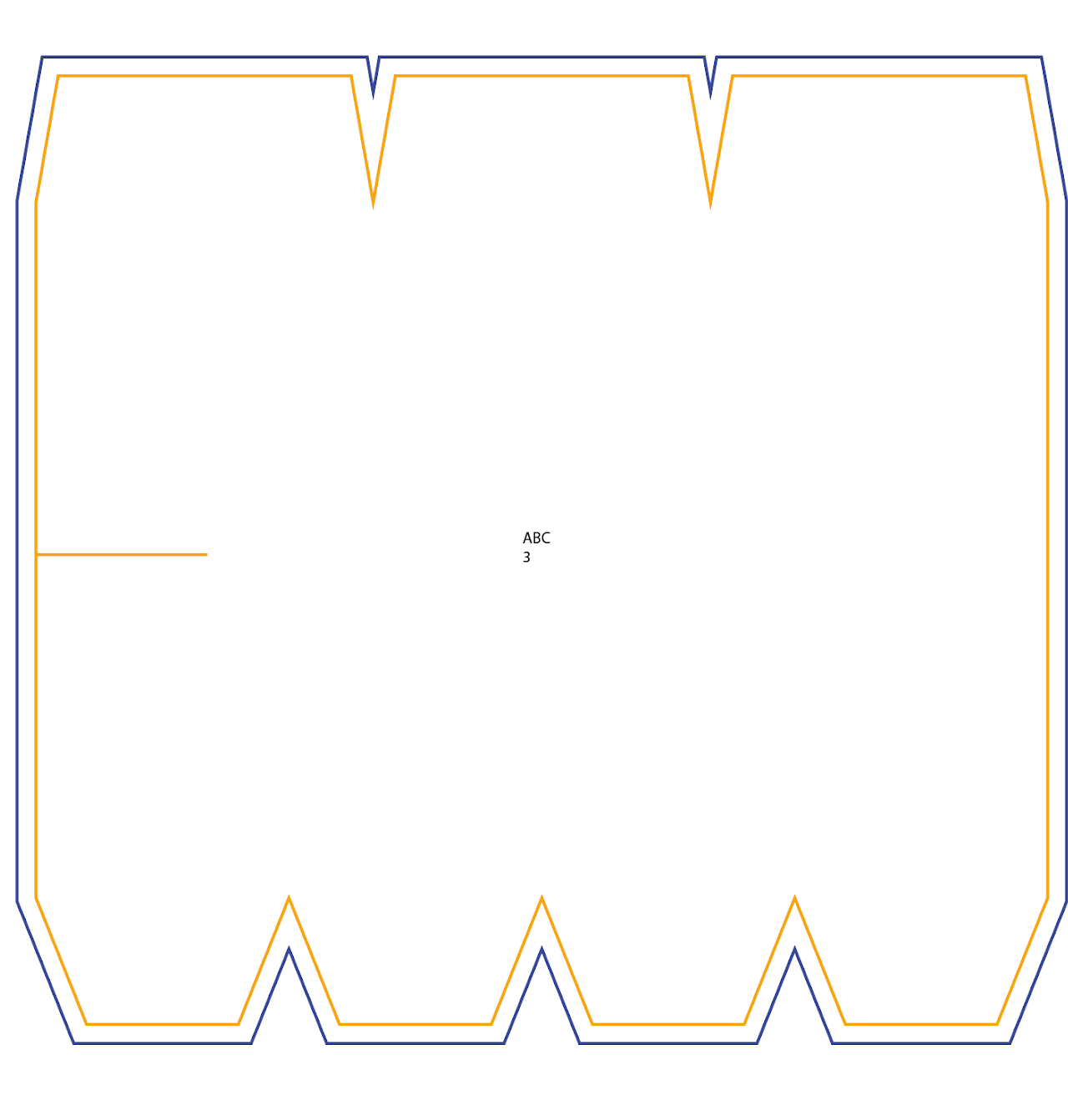

Примеры сплитов
Цвета применены для наглядного примера в каком слое находится объект. В реальном проекте все объекты будут чёрного цвета.
Вырезы
Видов вырезов может быть очень и очень много, поэтому мы рассмотрим лишь часто встречающиеся типы.
Начнём с простых вырезов. Вырезы в виде кругов на вертикальных рёбрах встречаются часто. Не редкость и похожие вырезы, но уже прямоугольной формы, которые создаются по точно тому же принципу.

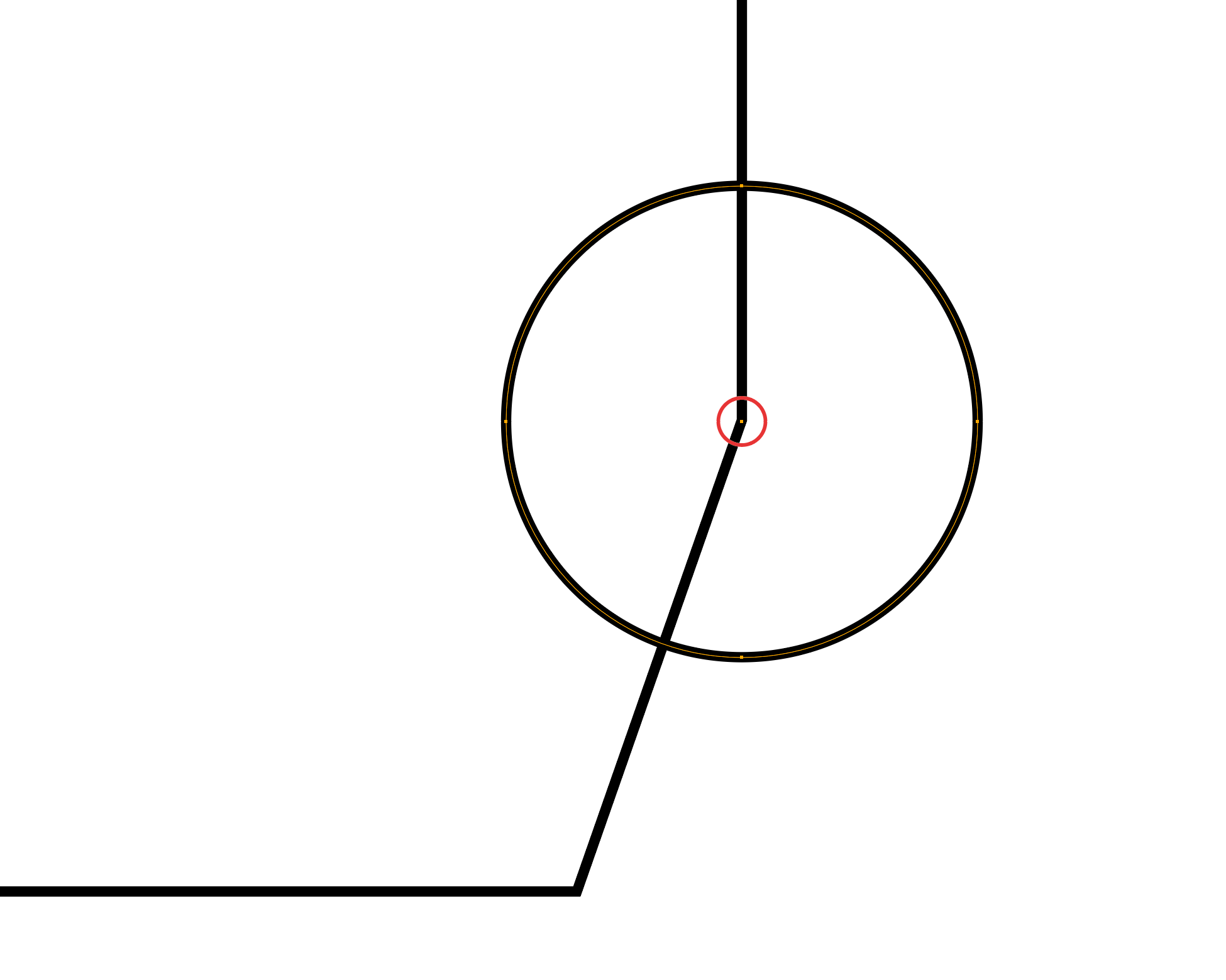

Для создания подобных вырезов необходимо выровнять нужный объект (будущий вырез) центром к вертикальному ребру и вырезать.

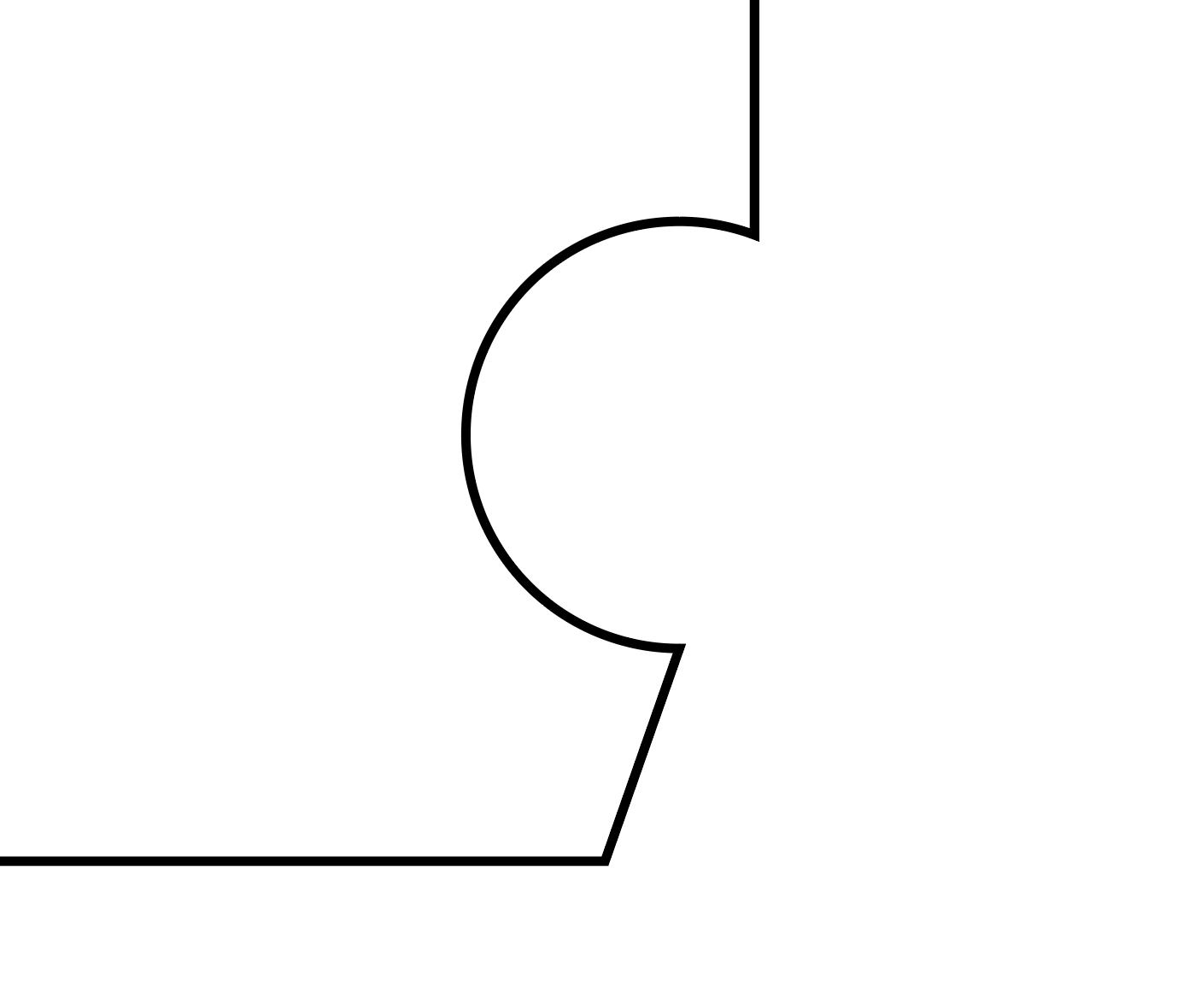

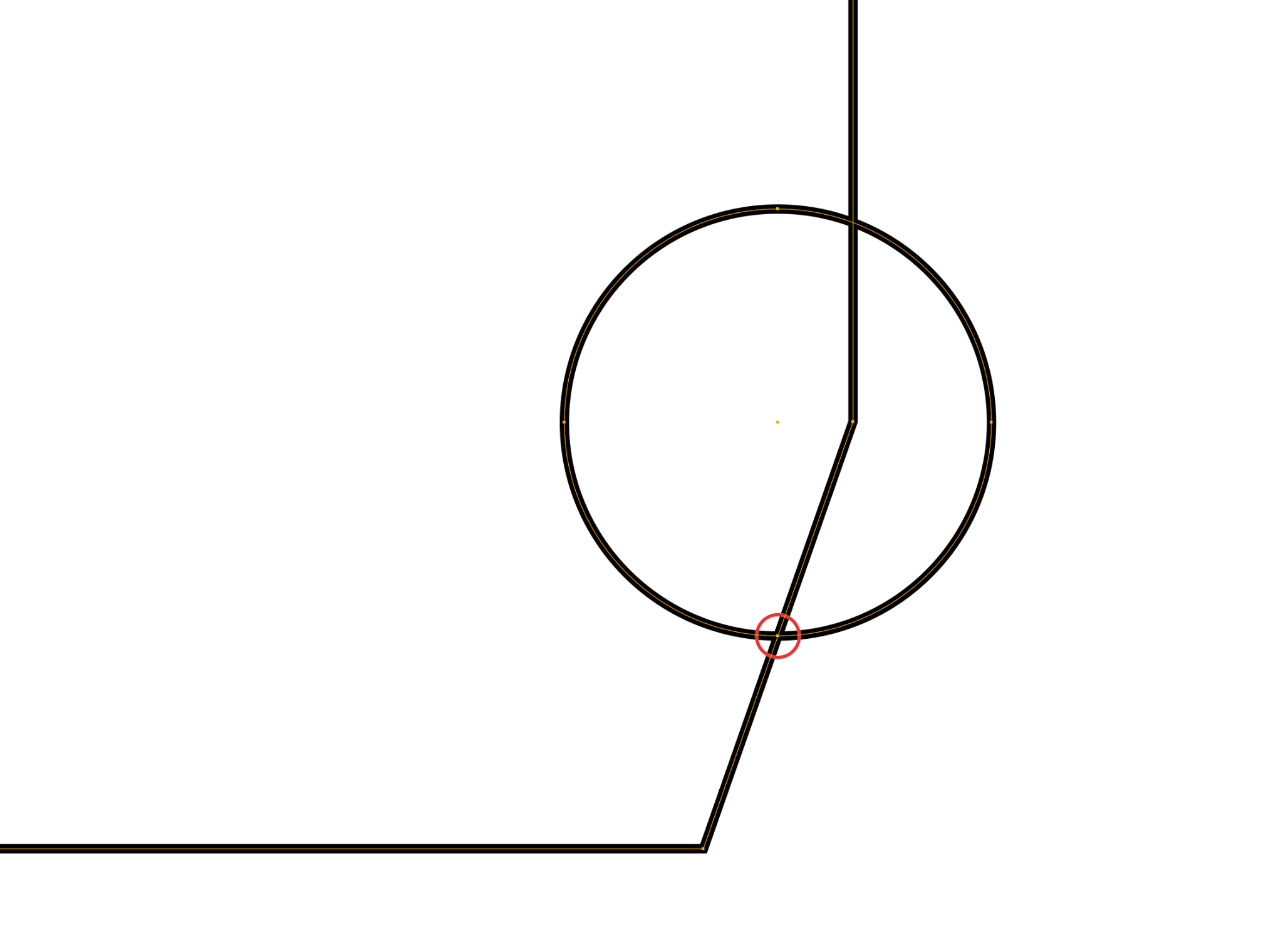

Иногда вырезы могут задевать выточки. В таких случаях мы двигаем объект по которому будет создан вырез внутрь матраса так, чтобы вертикальная вершина (или центр вертикального ребра), в зависимости от расположения выреза, пересекалась с ребром созданным от выточки.
Если вырез «съедает» нижнюю выточку, то пересекаться должна нижняя точка или нижнее ребро, но если вырез «съедает» верхнюю выточку, то уже верхняя точка или ребро должны пересекаться с контуром созданным после выреза выточки.
Вырезы со сплитами

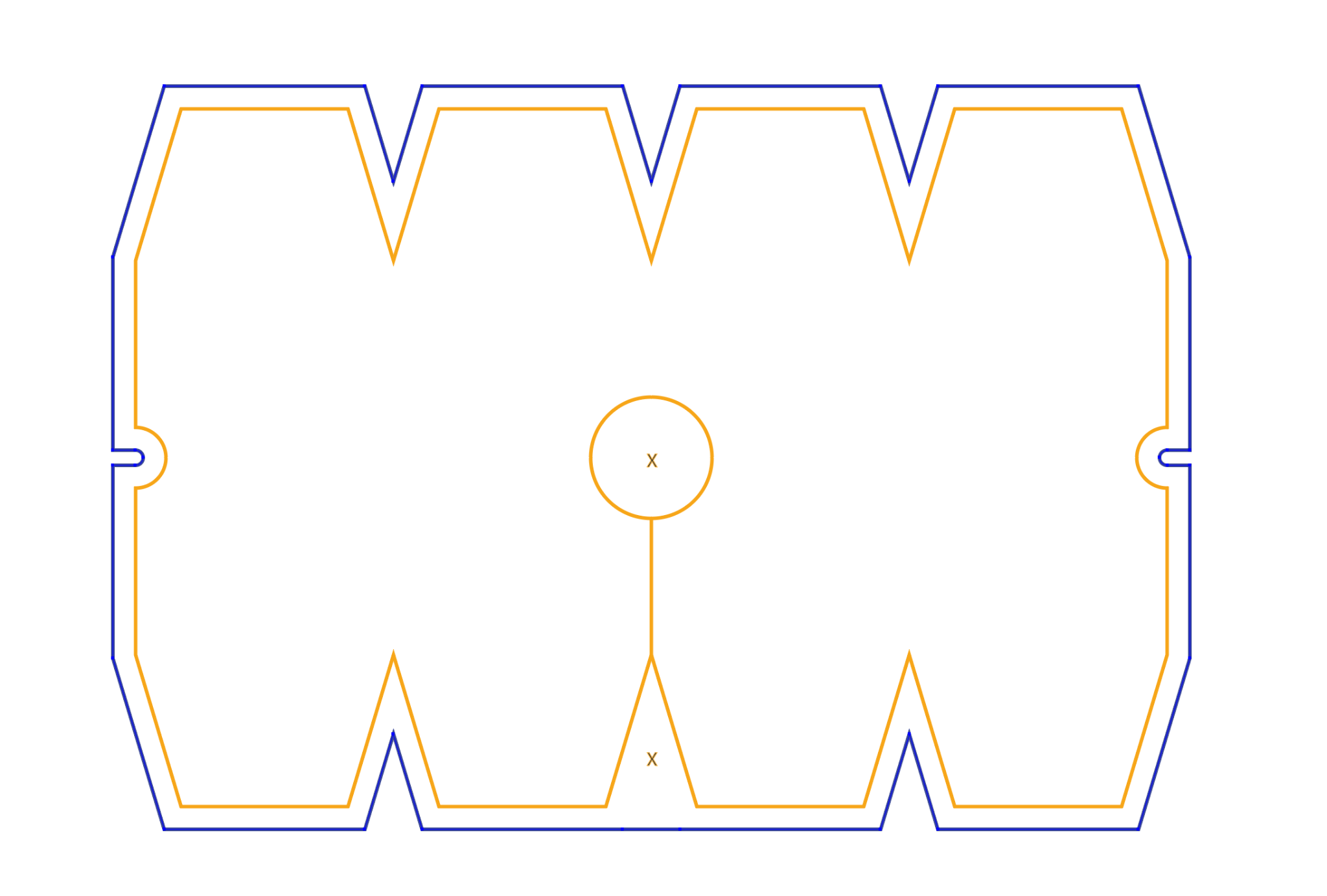

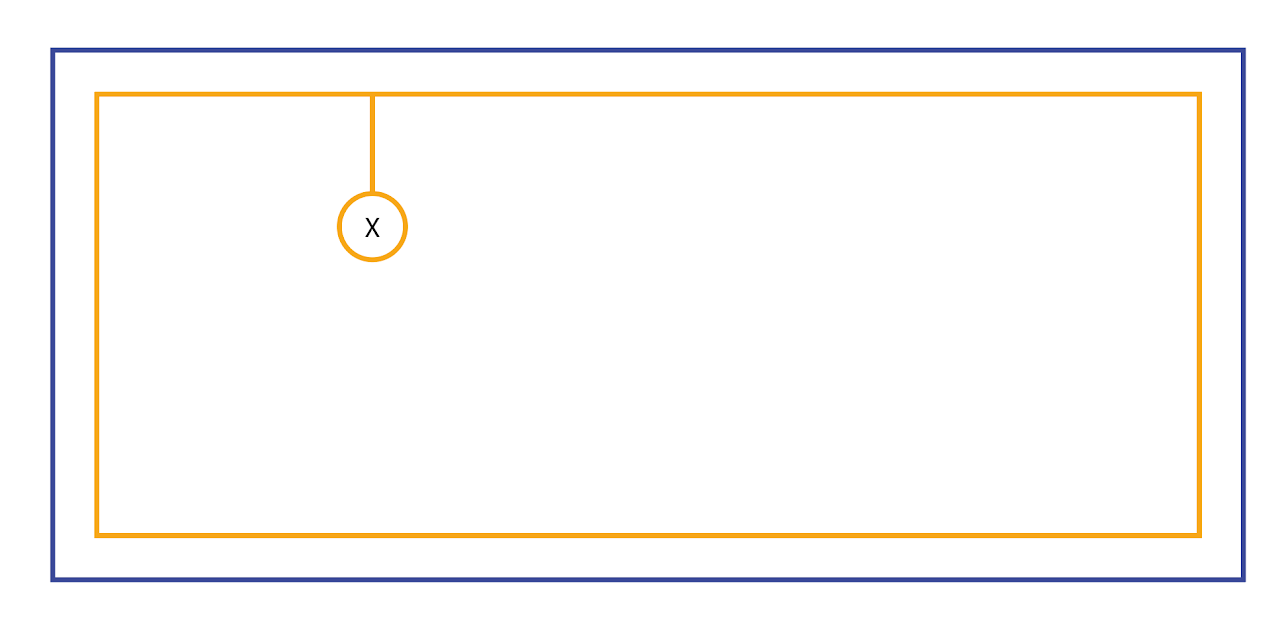

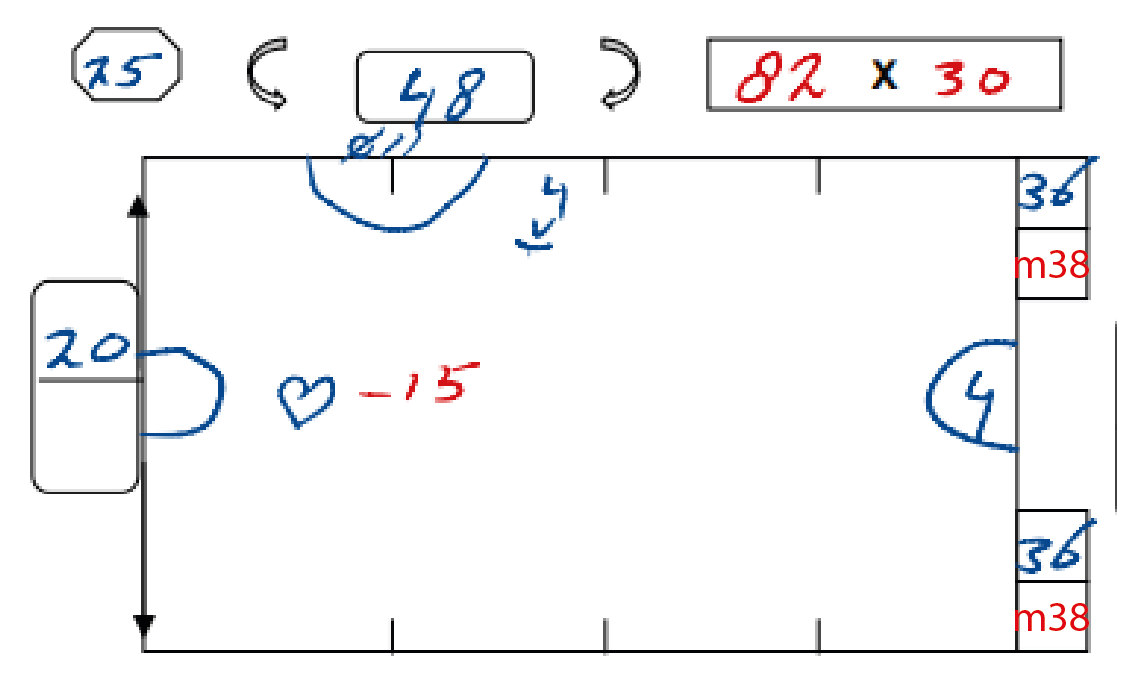

Рассмотрим ещё один тип вырезов – вырезы со сплитами. По сути, это те же вырезы, но они расположены не на вертикальных рёбрах, а внутри самого матраса. И вот, сплит в этом случае выполняет роль «моста» соединяя сплит с краем матраса.

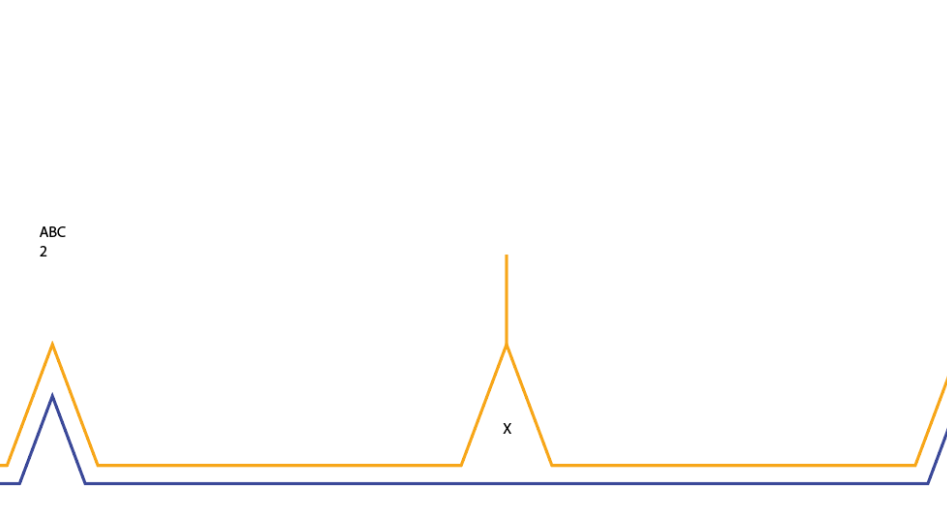

В случае, если сплит с вырезом (и без) «стоит» на выточке, то контур такой выточки мы закрываем, помечая символом «Х».
Обратите внимание, что в случае, где сплит «стоит» на ровном ребре матраса – символ «Х» под сплитом не ставится.
Вырезы на горизонтальных рёбрах

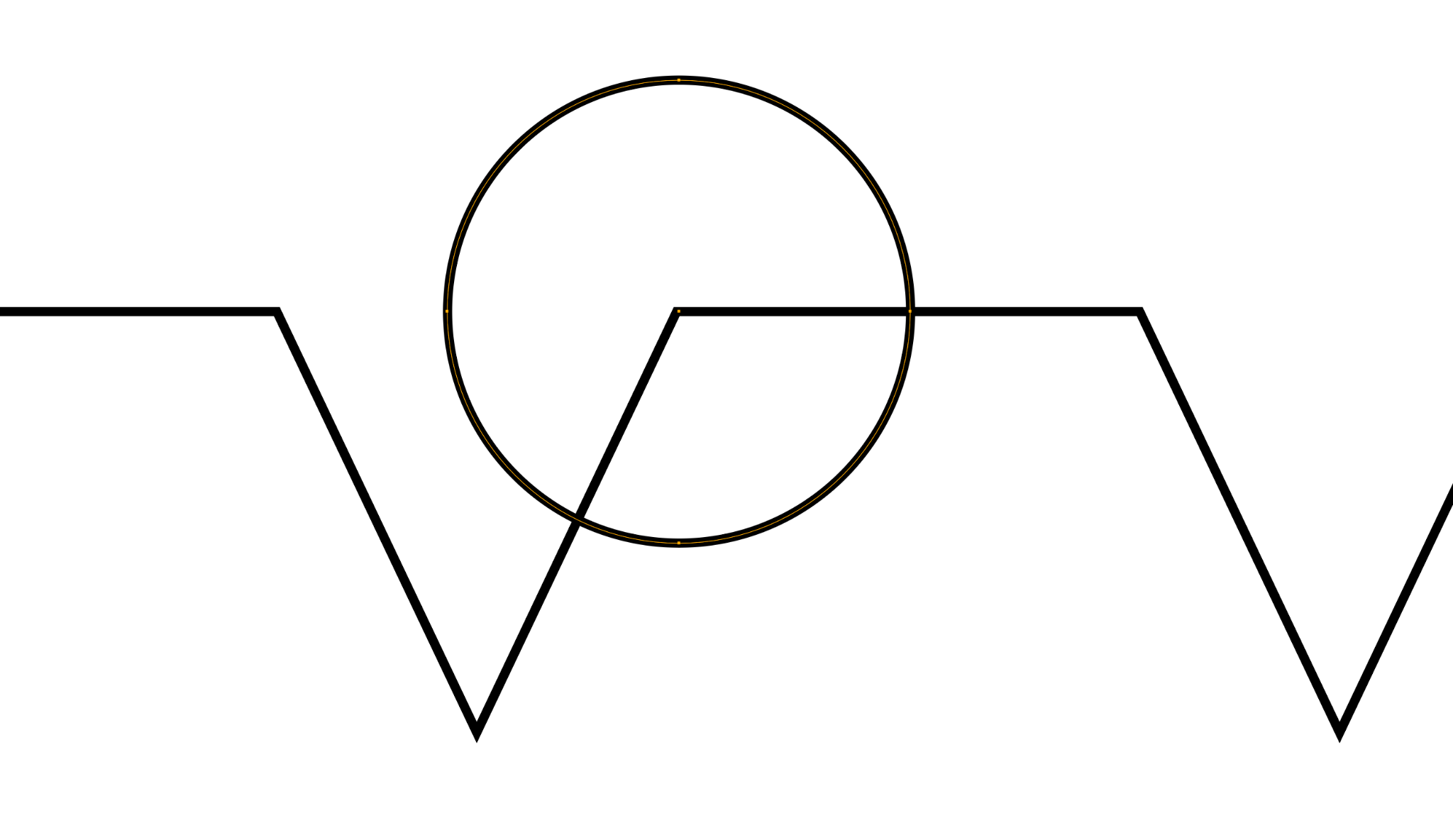

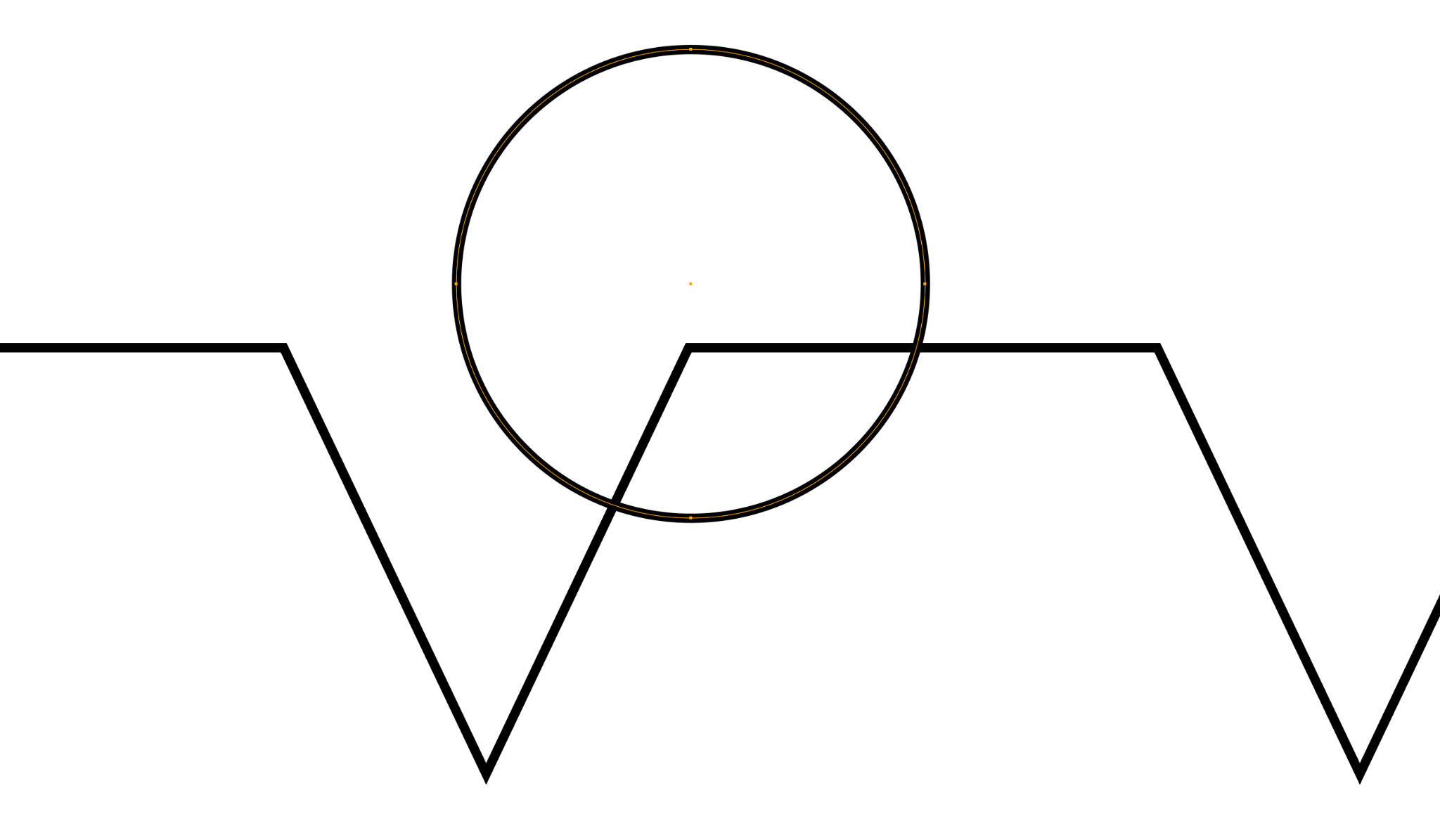

Подобные вырезы не редко «стоят» на выточках и нам нужно поделить его на две части. Дабы разделить такой вырез равномерно, мы ставим вырез центром к краю выточки.
Смотрим на чертёж и видим, какой отступ нужен от края матраса к краю выреза.
Формула (если её можно так назвать) проста – берём диаметр выреза делим надвое и отнимаем от результата длину отступа.
На примере: диаметр круга (а) / 2 – отступ (b) = отступ объекта (с).
11 / 2 – 4 = 1,5cm

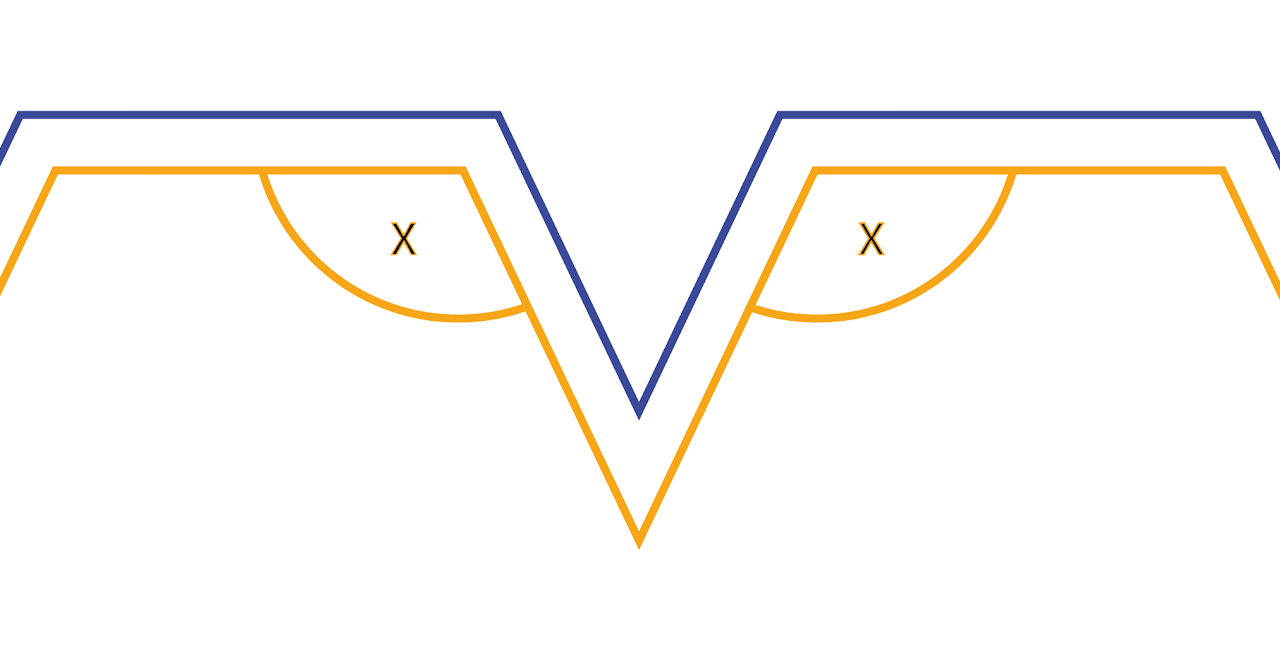

Инструментом создания точек мы создаём на пересечении границ объектов на вырезе создаём новые точки (горячая клавиша +), затем удалим те, которые нам не нужны. Поставим символ «Х» внутрь выреза, дублируем на противоположную сторону выточки, создаём контур на весь матрас.
Обратите внимание – мы не закрываем контур к этой выточке с символом «Х», как это происходит, например, со сплитами. А также, мы не вырезаем круг, а лишь оставляем «Х» внутри.
