Основы создания чертежей
или как перенести замеры в электронный вид
Помимо того, что мы рассмотрим создание чертежей мы так же вникнем в то, как читать замерные чертежи и переносить их на наш холст в Adobe Illustrator.
В этой главе мы рассмотрим лишь базу о создании простых прямоугольников, эллипсов и их контуров, которые несомненно пригодятся нам в дальнейшем.
Создаём простой чертёж
Следуем картинкам.

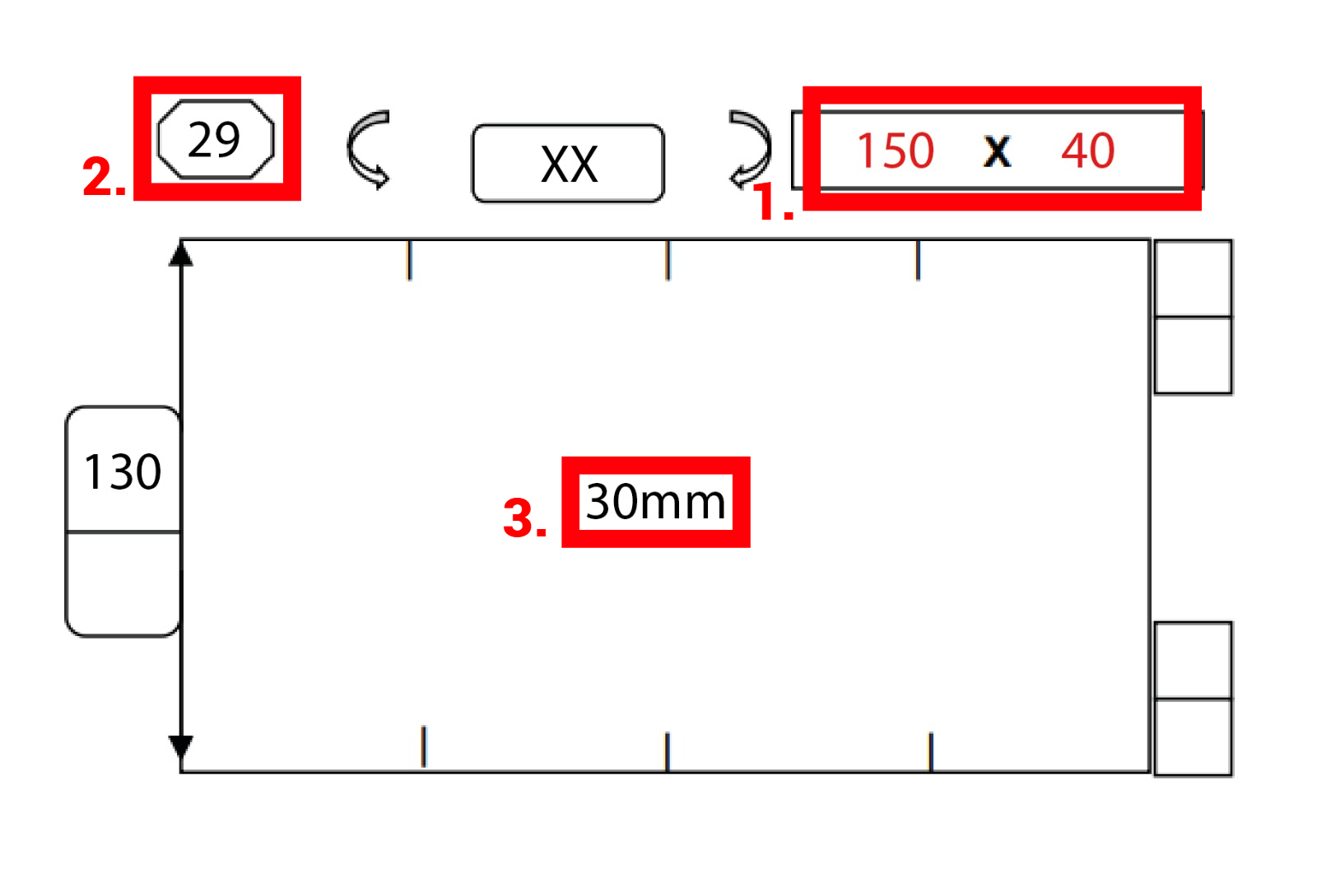

Картинка «Ч-2.1» – какую информацию мы берём тут?
1 – Ширина и высота матраса.
На замерах пишется форматом:
ширина Х высота
(150 Х 40 – на карт. «Ч-2.1»)
2 – Номер матраса, будет написан на самом матрасе.
3 – Тип наполнения. Пишется не всегда, но если что-то подобное есть на замерном чертеже – пишем на тэге матраса.
Часть подписей о наполнениях мы рассмотрим ниже
Картинка «Ч-2.1»

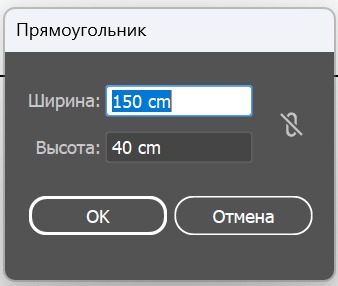

Создаём прямоугольник, нажав горячую клавишу «M», вписав ширину и высоту, которая указана на замерах.
Так как это наш основной слой, а не контур – проверяем, чтобы наш прямоугольник был в слое «Draw».
Не забываем убрать заливку объекту и добавить обводку размером в 6пт.

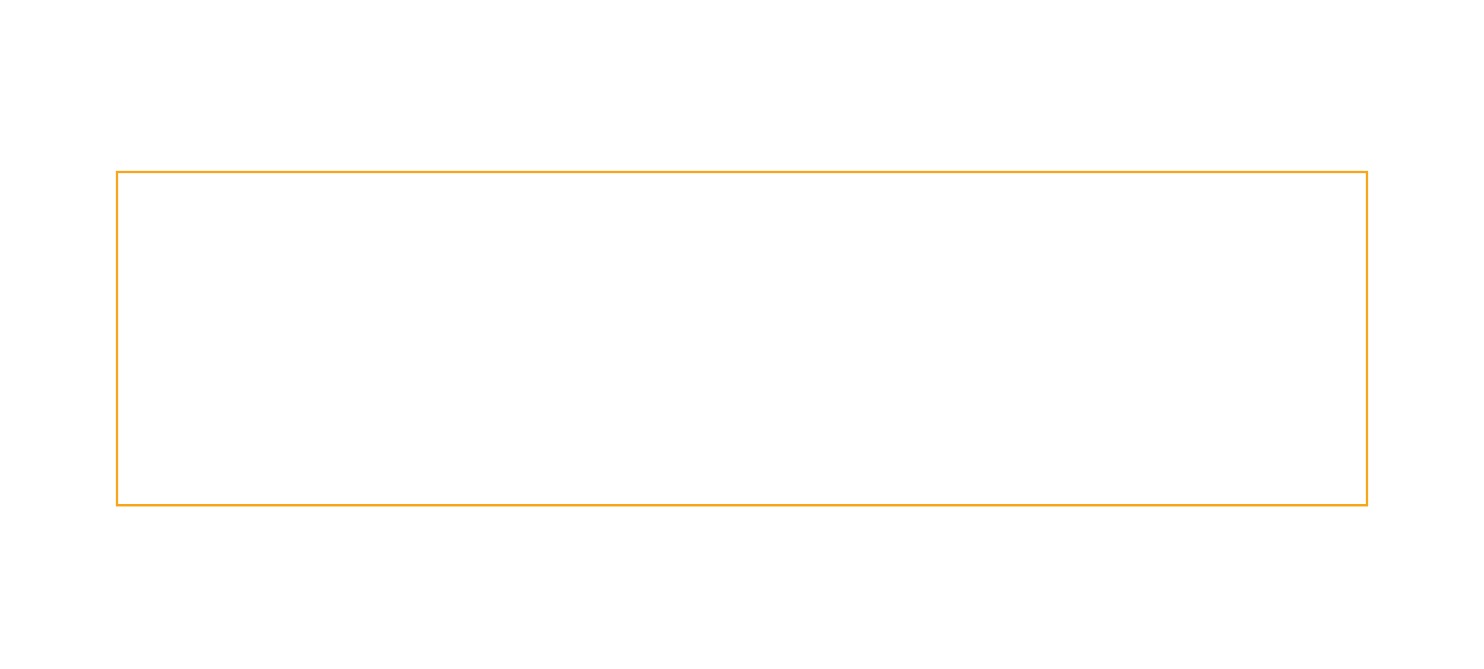

На картинке «Ч-2.3» прямоугольник имеет оранжевый контур – это сделано исключительно для демонстрации слоя объекта.
Картинка «Ч-2.2»
Картинка «Ч-2.3»
Картинка «Ч-2.4»
Картинка «Ч-2.5»
Картинка «Ч-2.6»

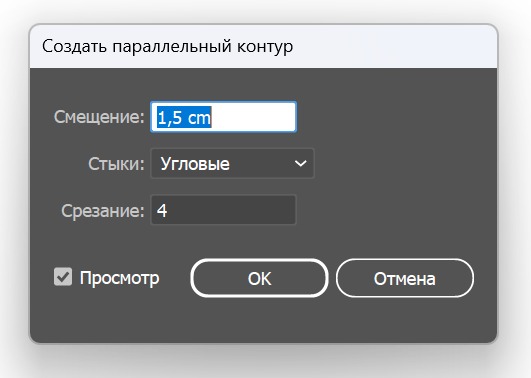

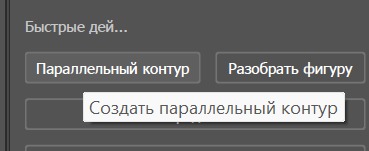

Выделяем прямоугольник и создаём ему параллельный контур.
Смещение задаём исходя из материала, который был указан на титульном листе:
Если же один из материалов HT или HTM, то смещение мы устанавливаем на 2cm, если такого материала в проекте нет, то смещение будет 1,5cm.

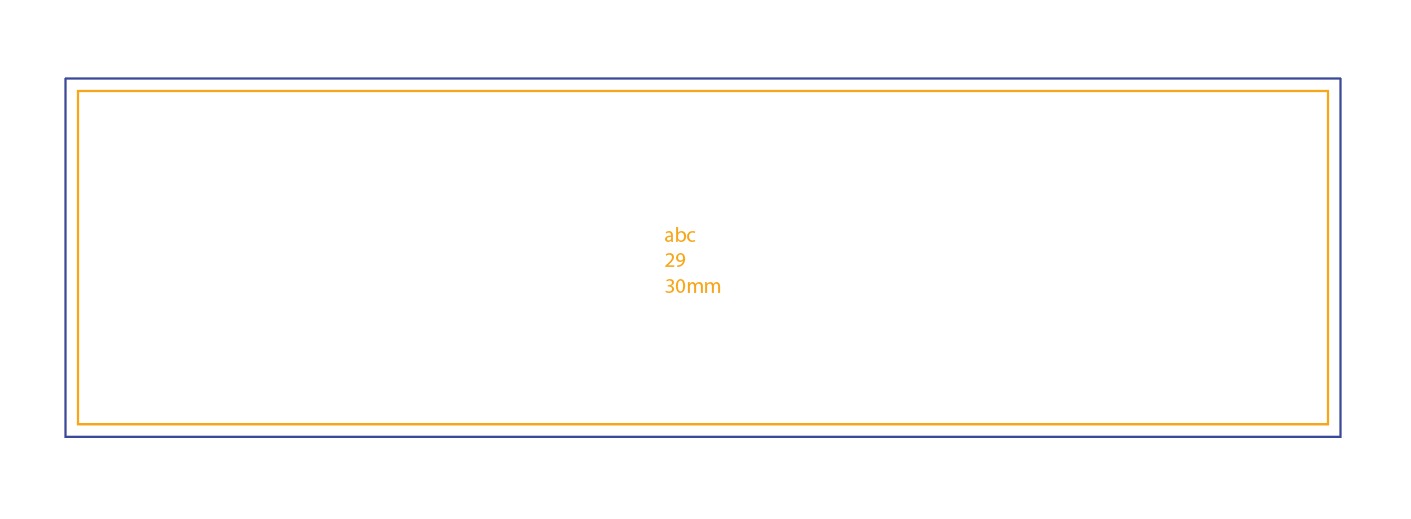

Обратите внимание, что на картинке «Ч-2.6» контур синего цвета. Это важный момент, так как все объекты (тексты, dd, сплиты и так далее) будут находится в слое «Draw», кроме параллельных контуров. Все параллельные контуры будут находится в слое «Thru-сut».
Подписи о наполнениях
Ранее мы уже упоминали о подписи толщины наполнения. Сейчас мы постараемся разобрать самые распространённые наполнения и как их подписывают.
• 50mm – наполнение «по умолчанию»
Как правило, такая толщина никак не подписывается ни на замерах, ни на наших чертежах.
• 30mm – может записываться, как «30dik», а также «dun wol»
• 25mm – встречается чаще, как «nv»
• 12mm – встречается редко и подписывается обычно просто «12mm»

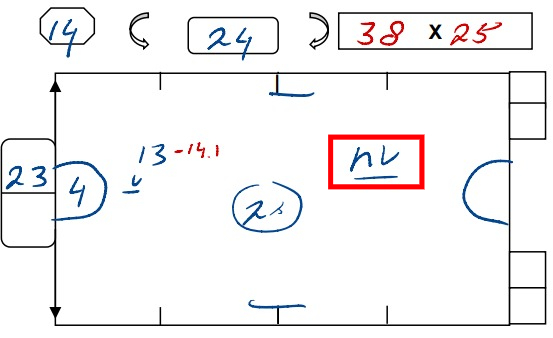

Наполнение «nv»

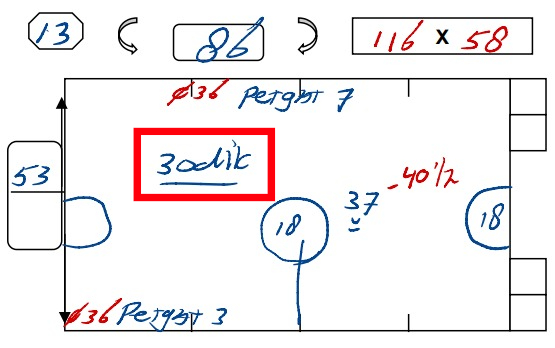

Наполнение «30dik»

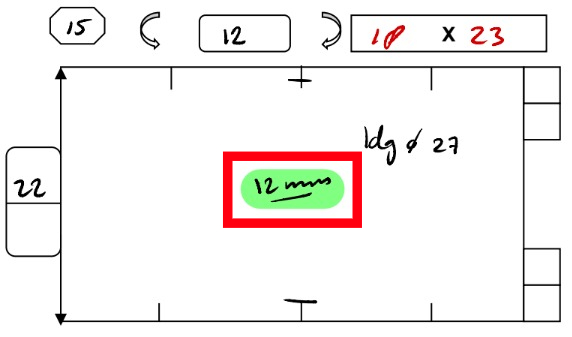

Наполнение «12mm»

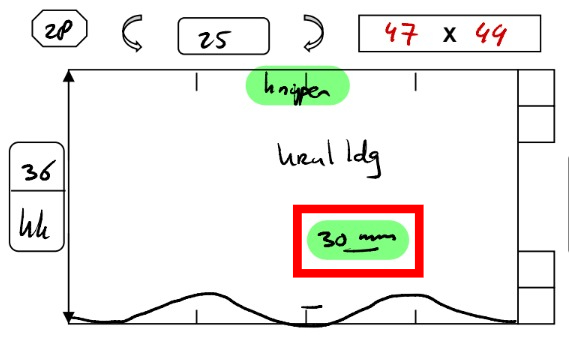

Наполнение «30mm»
Также, есть некое наполнение, как «DD» / «dd», но его мало просто подписать, так как зачастую, это вставной размер. Подробнее мы рассмотрим этот размер в другой теме.
Знаки на замерных чертежах
На замерах могут встречаться разные символы, но их понимание понадобится вам для создание точного чертежа.
Рассмотрим два часто встречающиеся знака:

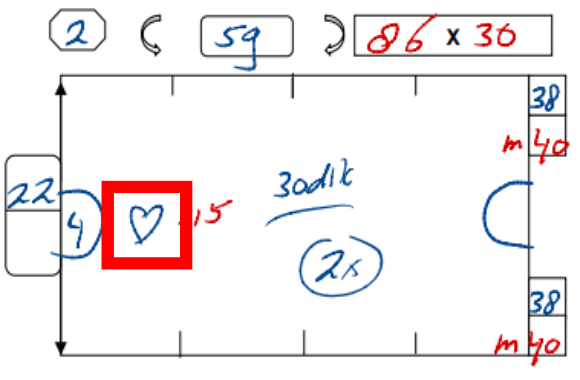

♡ - Середина
Простенькое указание, что тот или иной объект, вырез и прочее - находится по центру. Зачастую, середина означает центр по оси Y, но, разумеется, могут быть замерные чертежи в которых укажут таким символом середину по оси Х.

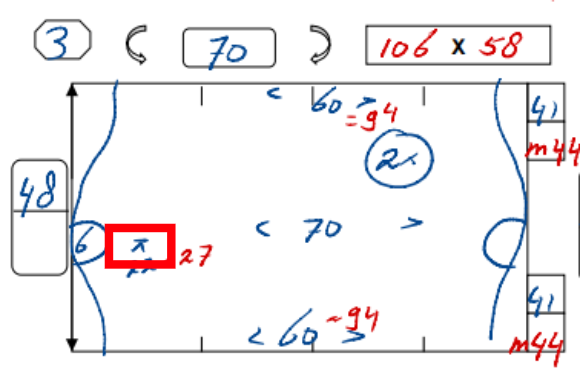

⋀ - Направление
На самом деле, эта стрелка может указывать в любую из 4 сторон. Если рассматривать именно выше указанную картинку, то тут говорится о том, что от нижнего края чертежа нужно сделать отступ. То есть, откуда идёт стрелка оттуда и делаем отступ.
♡ - Середина
Простенькое указание, что тот или иной объект, вырез и прочее - находится по центру. Зачастую, середина означает центр по оси Y, но, разумеется, могут быть замерные чертежи в которых укажут таким символом середину по оси Х.
⋀ - Направление
На самом деле, эта стрелка может указывать в любую из 4 сторон. Если рассматривать именно выше указанную картинку, то тут говорится о том, что от нижнего края чертежа нужно сделать отступ. То есть, откуда идёт стрелка оттуда и делаем отступ.
