Выточки

Формула и Создание

Что такое выточки?

Если говорить простыми словам, то выточки – это обычные треугольники, которые в последствии мы будем вырезать из основного объекта – чертежа матраса.

Как и куда ставятся выточки?
Как правило, выточек по умолчанию 4 штуки, располагаются они обычно на горизонтальных рёбрах чертежа.

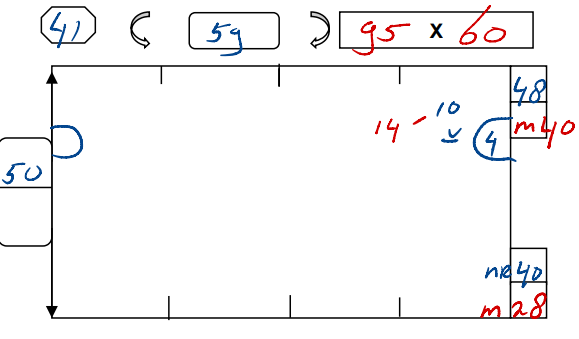

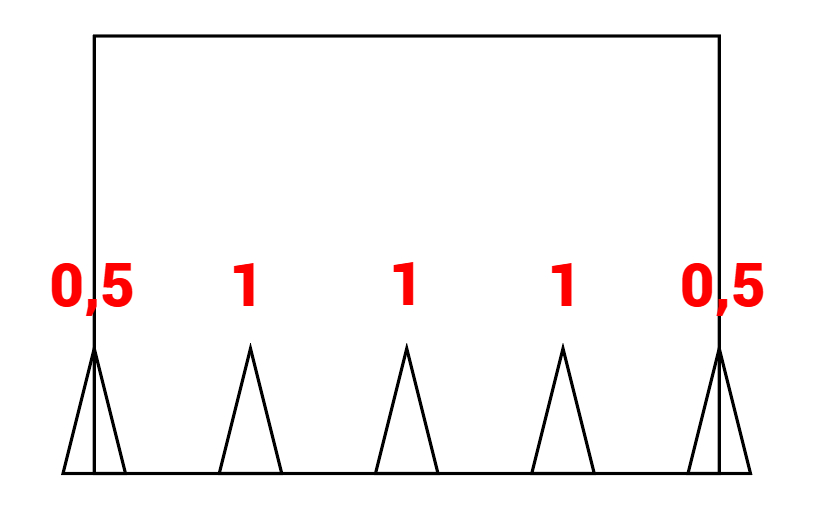

Устанавливают выточки следующим образом: 2 боковые ставятся центром чётко к вертикальному ребру, итого мы разрезаем 2 выточки напополам получая половинки: 0.5 и 0.5, что в сумме даст 1, то есть 1 выточка.
Остальные три выточки располагаются так: две на четвертях и 1 по центру. Итого мы получаем 4 выточки.

Создание и Формула выточек

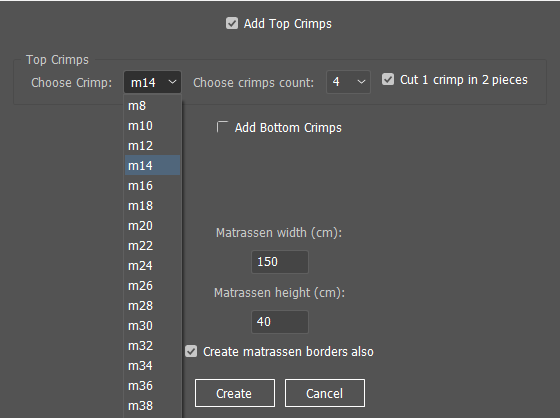

Для того, чтобы создать выточки на матрасе нам необходимо открыть скрипт-меню (мы рассматривали его в cоответствующей статье). Тут мы ставим галочки в зависимости от того, какие выточки нам нужны: верхние или нижние.

Создавая «обычные» выточки на «обычном» матрасе мы просто задаём размер (тип), количество и не трогаем галочку «Разрезать 1 выточку на 2 части», о которой мы поговорим чуть позже.

Формула выточек

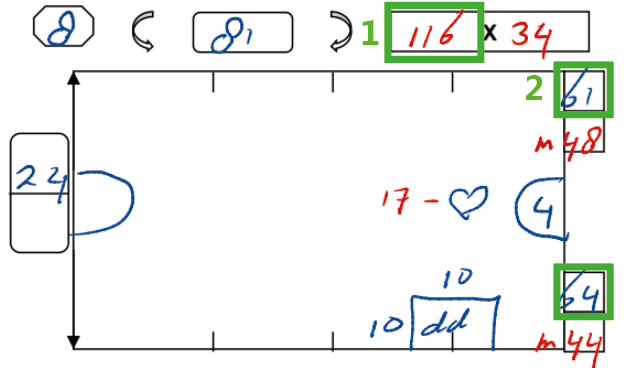

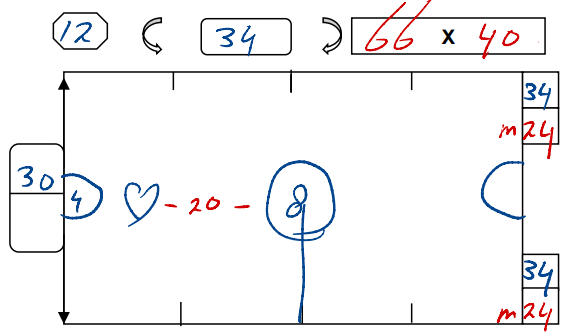

Итак, обращаем внимание на чертёж и смотрим на помеченные цифрами замеры.

Первое, что нам нужно – посчитанная длина матраса (1), затем смотрим на сырой обхват узкой части (2).

Начинаем считать: от посчитанной длины мы отнимаем сырой обхват узкой части, а затем отнимаем ещё минус
8 cm
.
Получается:
116–61–8=47
.

Но так как размер выточек всегда чётное число, то мы округляем при необходимости полученный результат в большую сторону, то есть результат =
m48

Посчитанная длина матраса – обхват узкой части – 8см = размер выточек (+округление к чётному в большую сторону, если результат – нечётное число)

Исключения из правила расстановки выточек

Разумеется, что в нашем правиле, как и в любом другом, имеются исключения. К примеру, выточки при боковых «волнах» на матрасе. Давайте рассмотрим подобный случай ниже.

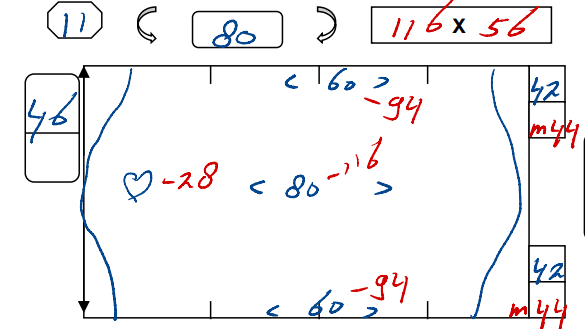

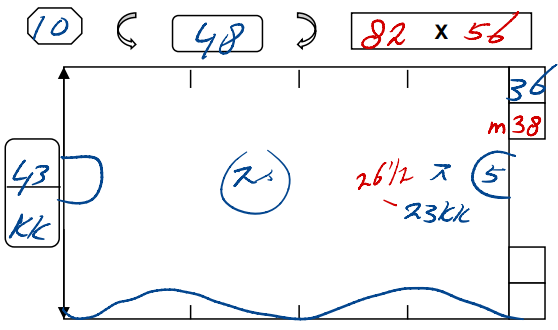

Выточки при боковых волнах

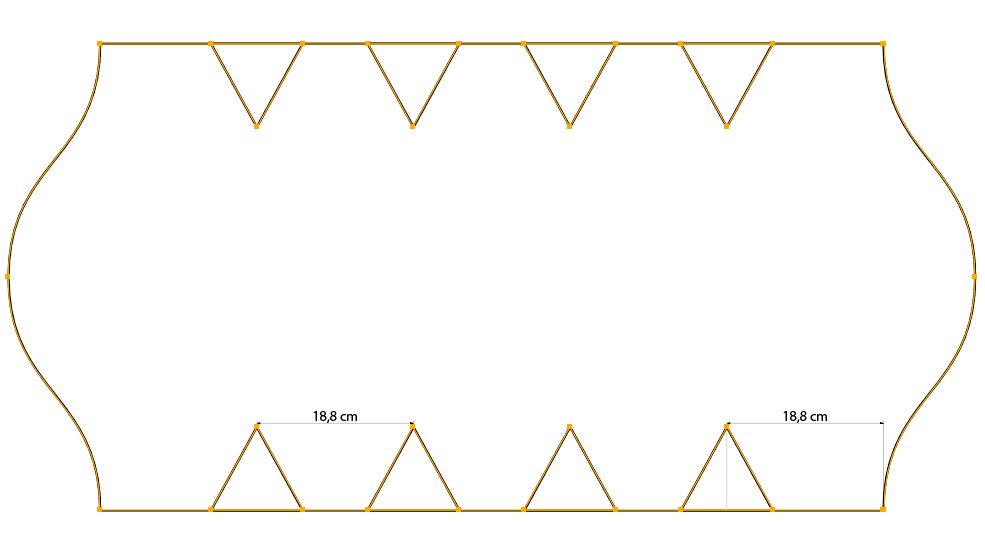

Подобные выточки расставляются следующим образом: по короткой части матраса расставляются выточки не разрезая 1 из на две части, как это бывает обычно, то есть все наши объекты будут находится внутри и ни один из них не будет на вертикальном ребре.

Думаю, вы уже поняли, что для достижения такого результата в скрипт-меню создания основы матраса нужно просто убрать галочку с пункта «Разрезать 1 выточку на 2 части» и в графе «Ширина» указать длину короткой части.
