Создание шаблона
Зачем это нужно?
Всё просто – ускорить процесс и не повторять это действие раз за разом. Конечно, в конце этой страницы вы найдёте ссылку на архив с готовым шаблоном для Adobe Illustror, но ознакомиться с основами необходимо.
C чего начнём?

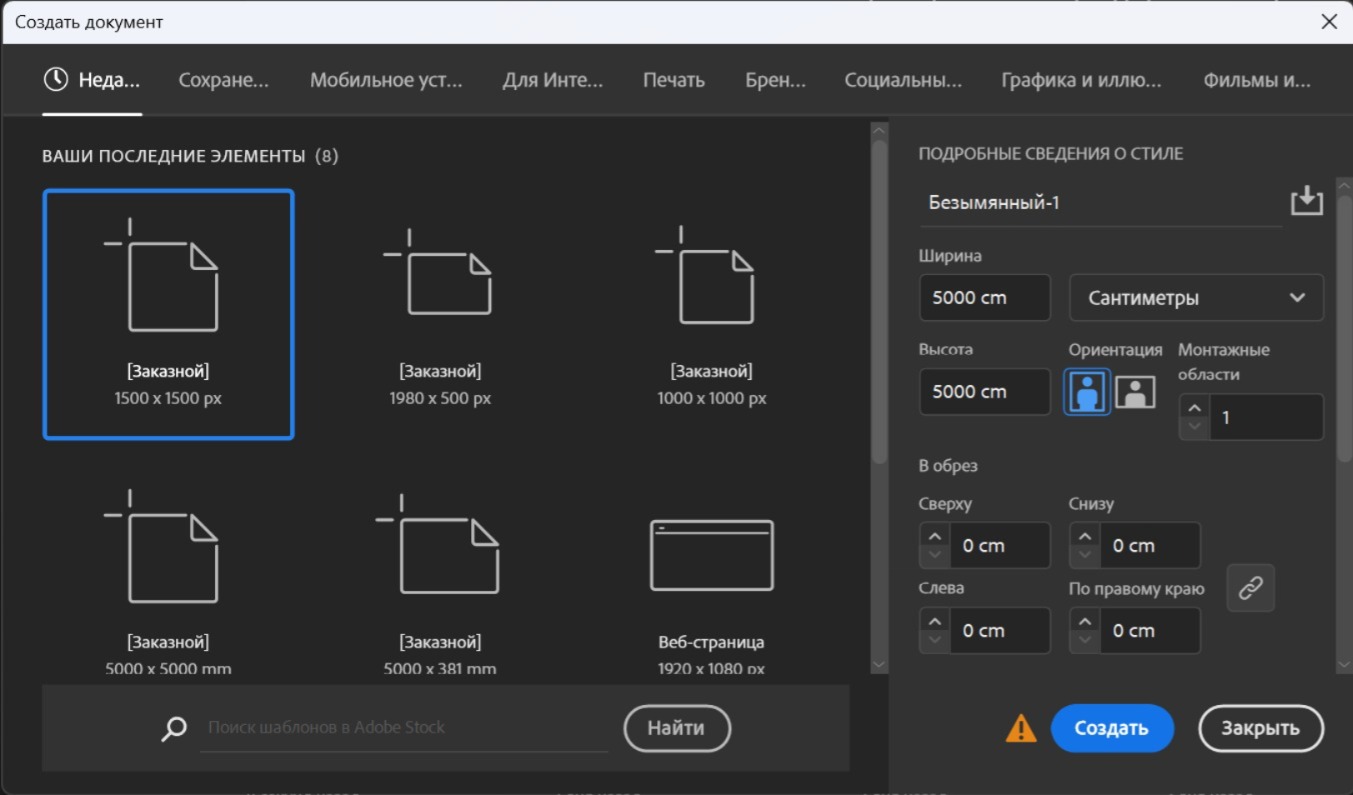

Будем следовать картинкам. Итак, создаём новый файл, выставляя параметры, как на картинке «Ч-1.1».
Обратите внимание, что мы устанавливаем «Сантиметры» в строке выбора единицы измерения, так как замеры и прочее пишутся в сантиметрах, то и нам проще будет переносить значения.
Нажимаем кнопку «Создать» и переходим к рабочей области.
Картинка «Ч-1.1»
Название файла

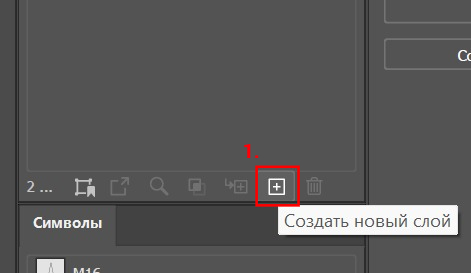

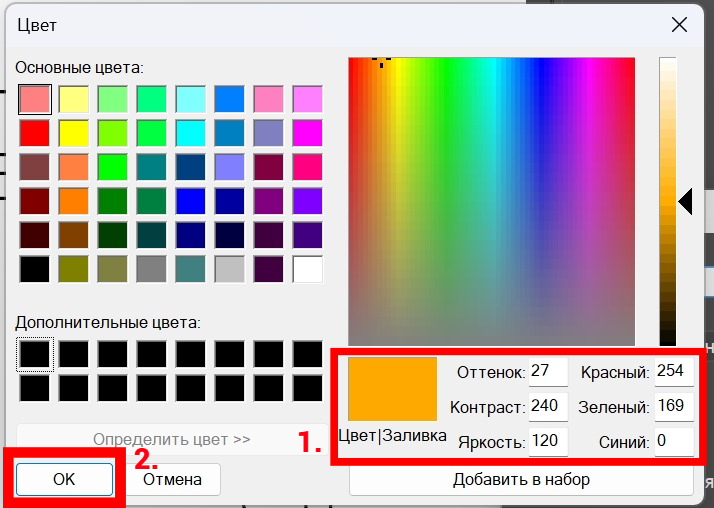

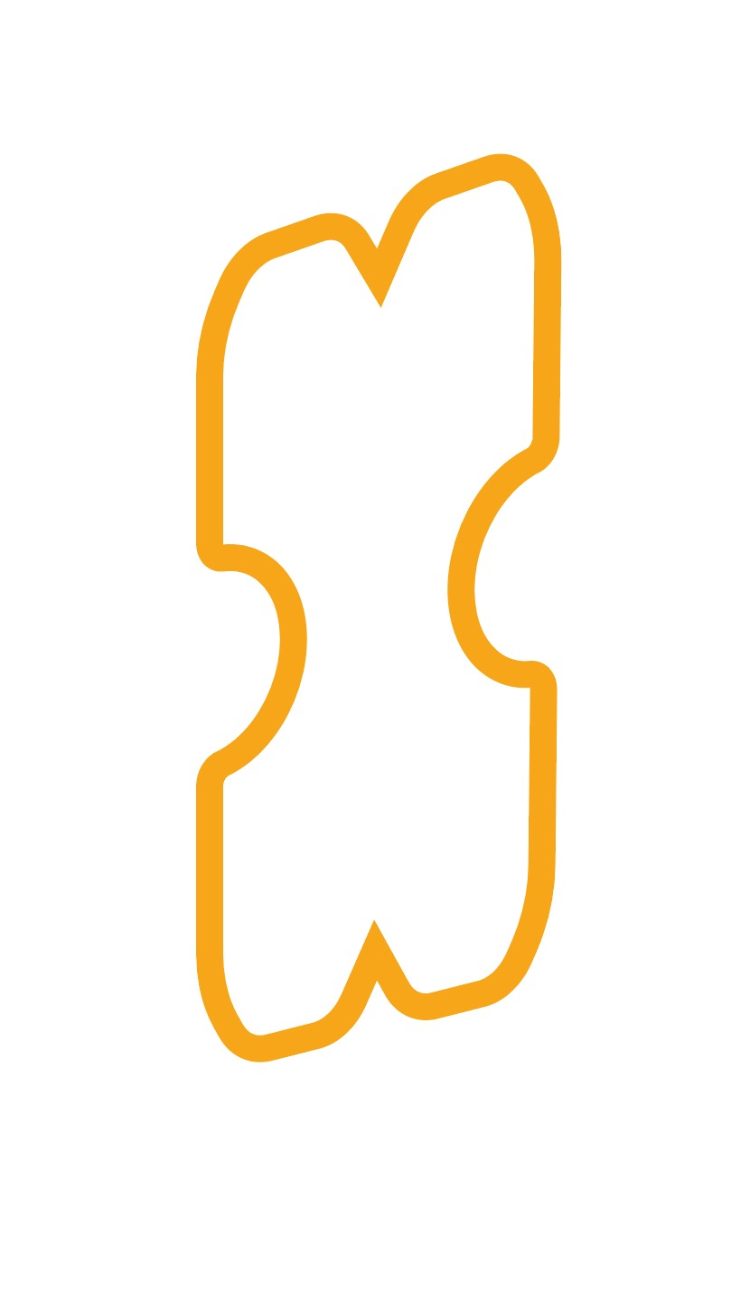

Теперь к созданию. В правой части экрана во вкладке «Слои» жмём по иконке плюсика и создаём новые слои. Нажимаем два раза по первому слою и даём ему название – Draw. Далее, настраиваем цвет, нажав на цветной квадрат справа. Выставляем следующие значения:
Оттенок: 27; Контраст: 240; Яркость: 120;
Красный: 254; Зеленый: 169; Синий: 0.

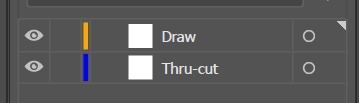

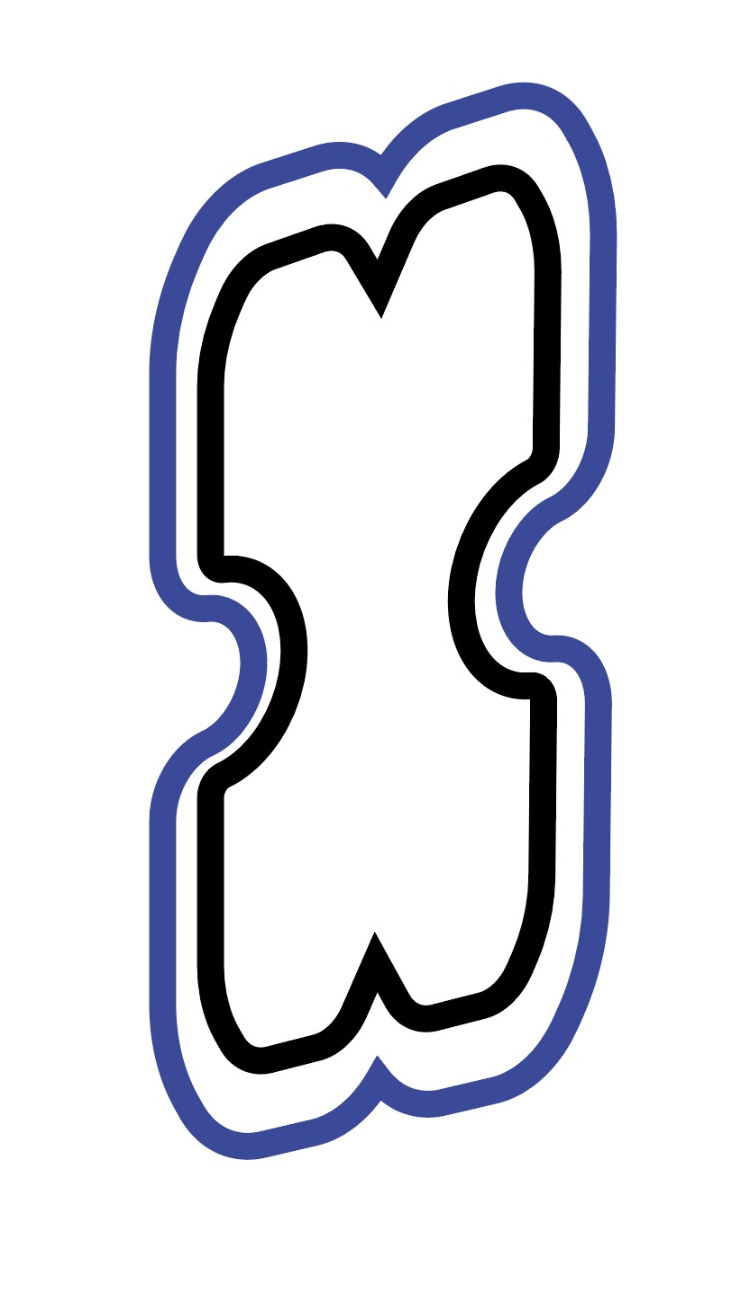

Сохраняем значения и переходим ко второму слою. Те же самые действия, но называем слой Thru-Cut и настройки цвета:
Оттенок: 160; Контраст: 240; Яркость: 120;
Красный: 0; Зеленый: 0; Синий: 254.

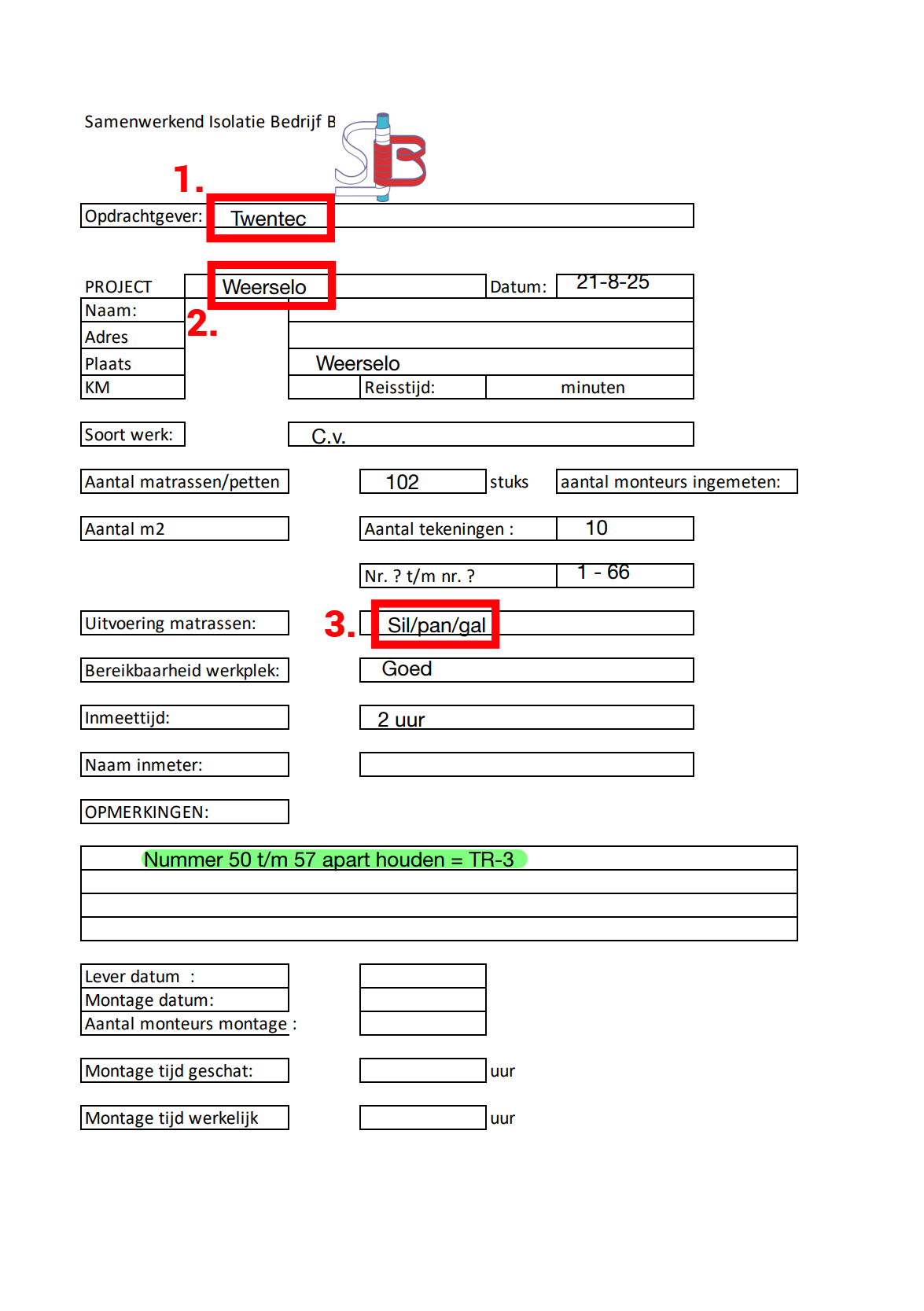

Название файла отталкивается от титульного листа проекта. Рассмотрим подобный лист на картинке «Ч-1.2». Нас интересуют только отмеченные красным «поля».
1 – Название компании заказчика
2 – Название проекта
3 – Материал матрасов*

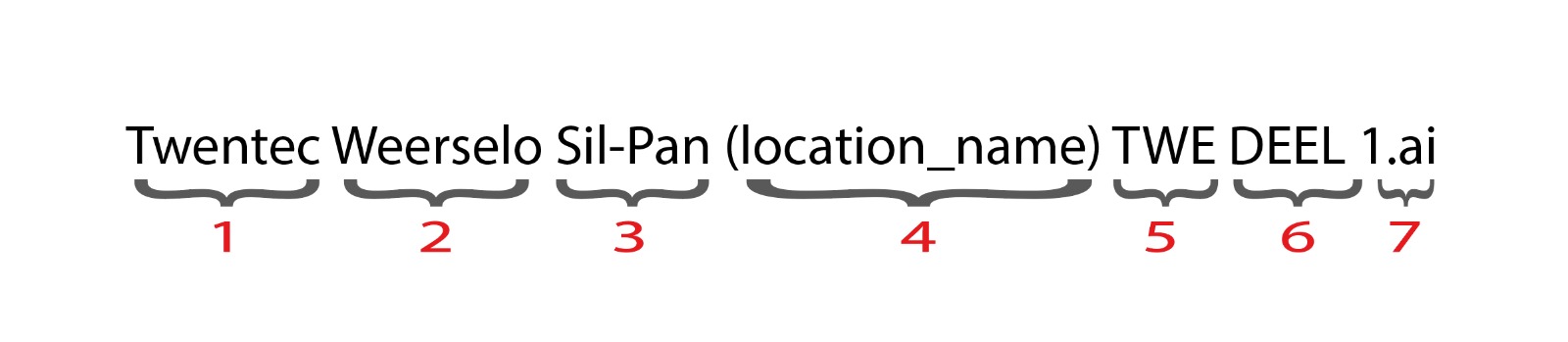

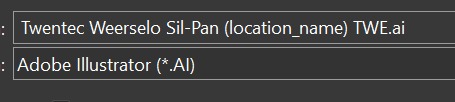

Задаём название файла и рассмотрим на примере (картинка «Ч-1.3»):
Картинка «Ч-1.3»
Первые три и есть вышеупомянутые пункты.
Что же с остальными?
4 – Название локации SIB Duratras, от которой и будут созданы электронные чертежи.
5 – Сокращенное название проекта, которое мы придумываем самостоятельно и будем пользоваться этим сокращением в дальнейшем.
6 – Ситуативная приписка. Если чертежи не помещаются на 1 рабочий холст, то будет создан второй файл и вместо «Часть 1,2,3…» используется приписка «DEEL 1,2,3…»
7 – Расширение файла с чертежами. По умолчанию, Adobe Illustrator сохраняет файлы в своём формате – .ai, именно он нам и нужен.
Картинка «Ч-1.2»
Картинка «Ч-1.4»
Вписываем название файла и сохраняем его.
Обратите внимание, что на картинке «Ч-1.4» мы не вписывали часть и номер, но необходимость в такой приписке может возникнуть в реальной работе, имейте ввиду.
* – в пункте номер 3 на картинке «Ч-1.2», помимо уже вписанных нами «Sil-Pan», есть ещё и некий «gal». Это, грубо говоря, обозначение, какие крючки должны быть использованы в этом проекте. Для чертежей эта информация не нужна, поэтому мы её не пишем.
Слои

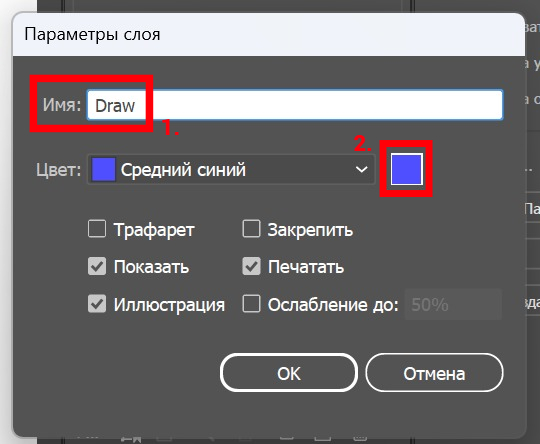

Теперь к созданию. В правой части экрана во вкладке «Слои» жмём по иконке плюсика и создаём новые слои. Нажимаем два раза по первому слою и даём ему название – Draw. Далее, настраиваем цвет, нажав на цветной квадрат справа. Выставляем следующие значения:
Оттенок: 27; Контраст: 240; Яркость: 120;
Красный: 254; Зеленый: 169; Синий: 0.
Сохраняем значения и переходим ко второму слою. Те же самые действия, но называем слой Thru-Cut и настройки цвета:
Оттенок: 160; Контраст: 240; Яркость: 120;
Красный: 0; Зеленый: 0; Синий: 254.
Теперь к созданию. В правой части экрана во вкладке «Слои» жмём по иконке плюсика и создаём новые слои. Нажимаем два раза по первому слою и даём ему название – Draw. Далее, настраиваем цвет, нажав на цветной квадрат справа. Выставляем следующие значения:
Оттенок: 27; Контраст: 240; Яркость: 120;
Красный: 254; Зеленый: 169; Синий: 0.
Сохраняем значения и переходим ко второму слою. Те же самые действия, но называем слой Thru-Cut и настройки цвета:
Оттенок: 160; Контраст: 240; Яркость: 120;
Красный: 0; Зеленый: 0; Синий: 254.
