Волны
Типы «волн»
«Волны» можно поделить на два типа: вертикальные и горизонтальные. С ними нужно проявлять особую внимательность, так как в матрасах может быть волна снизу, но при этом “смотреть” в разные стороны.
В чем разница между этими типами?
Если не учитывать их расположение, то разница в отражении на противоположную сторону. Горизонтальные волны не всегда имеют отзеркаленную версию, тогда как вертикальные в 99% случаев – зеркальны и имеют «брата-близнеца» с противоположной стороны

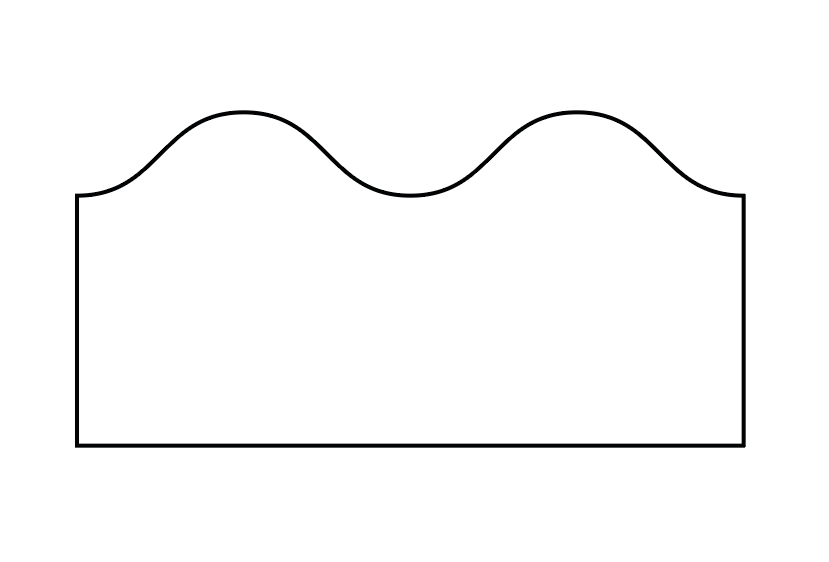

Горизонтальные волны
Горизонтальные волны тоже бывают двух типов: внутренние и внешние. Как отличить?

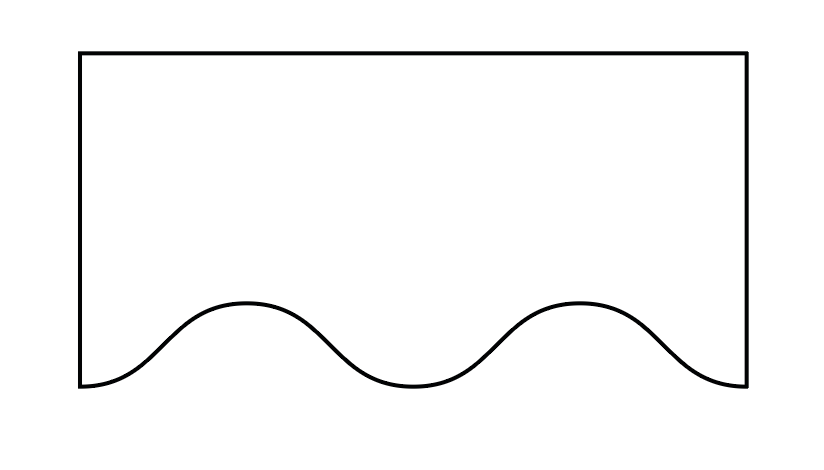

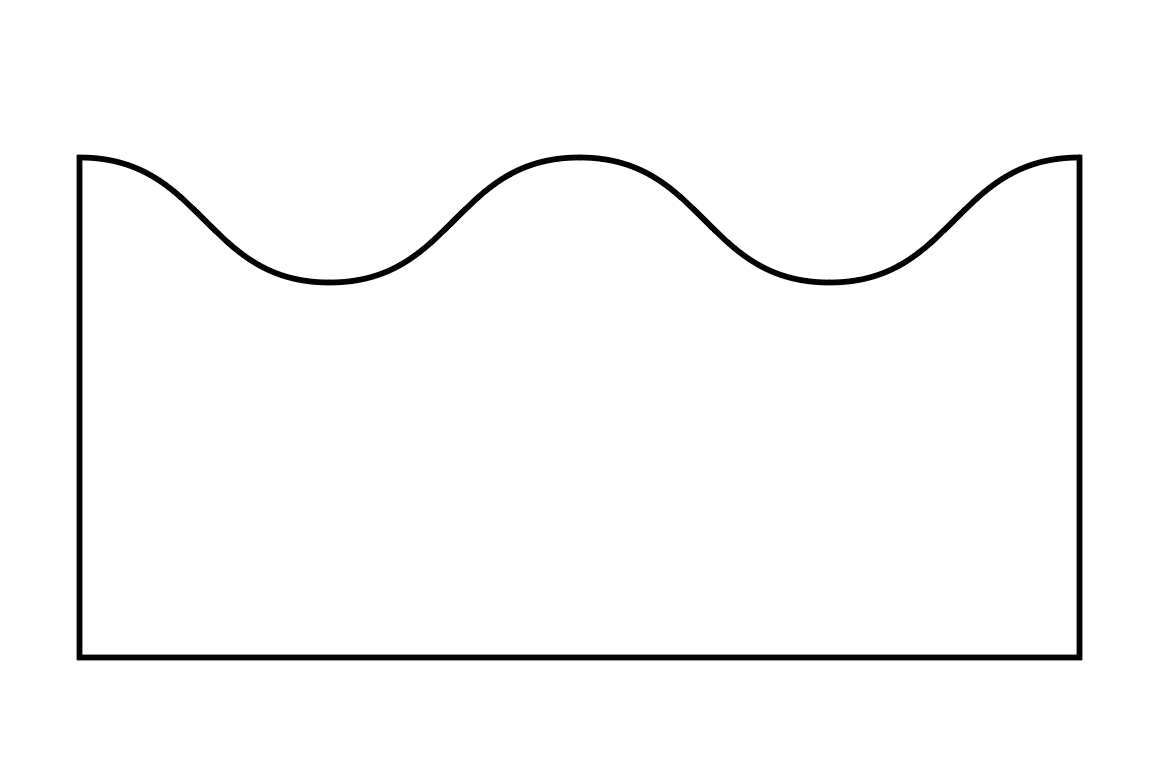

Посмотрите на картинки – обратите внимание, куда
смотрит центральный изгиб. Если же волна смотрит “от матраса” – это внутренняя волна, если же она направлена внутрь, то это внешняя.
Звучит запутано, но разницу вы увидите далее, когда мы приступим к созданию таких волн.
Формула горизонтальных волн

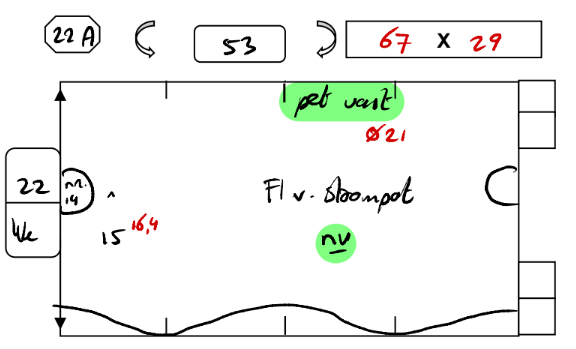

Смотрим по примеру на картинке. Видим, что волна не посчитана.
Тогда, смотрим на посчитанную высоту и отнимаем от неё не посчитанную. Отнимаем прибавку на наполнения и, при наличии, отнимаем прибавку на выточки (в нашем примере их нет), она всегда равна 3 сm.
Формула выглядит следующим образом:
Посчитанная высота – не посчитанная высота – наполнение (-3cm для выточек, при наличии) = высота волны в cm.
На примере:
29 – 22 – 2,5 = 4,5 = 5 (округление)
Для примера будем использовать тот же самый чертёж, который мы показывали для примера расчёта высоты волны.
Сначала мы смотрим на чертёж и определяем тип горизонтальной волны. В нашем случае – она внешняя. Это значит, что для удобства мы создаём прямоугольник (основу матраса) сразу отнимая размеры волны от высоты: 29 – 5 = 24.
Если бы волна была не внешней, а внутренней, то отнимать высоту волны от высоты матраса не пришлось бы.
Создаём основу волны

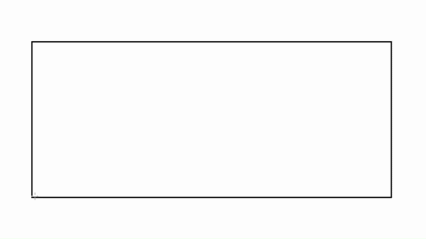

Конечно же помним хоткей / - создаём прямую чётко по ребру нужной нам стороны.
Ставим основу в нужную позицию

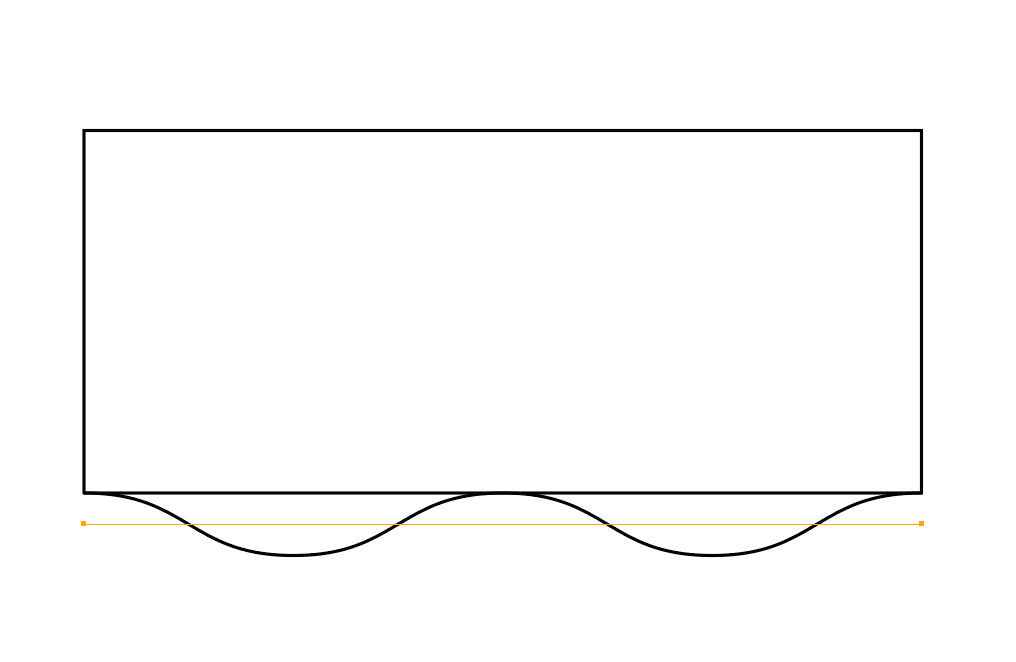

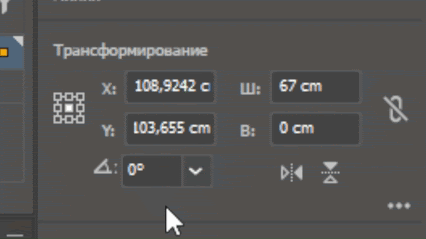

Делим высоту волны надвое и получаем нужный результат. Если волна снизу - то для внешней волны мы ставим +, если же сверху, то - Прибавляем / отнимаем половину от высоты волны от расположения по оси Y

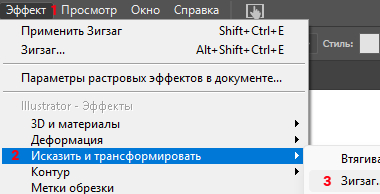

Идём дальше и теперь на верхней панели выбираем вкладку «Эффект», далее «Исказить и трансформировать» ➔ «Зигзаг».

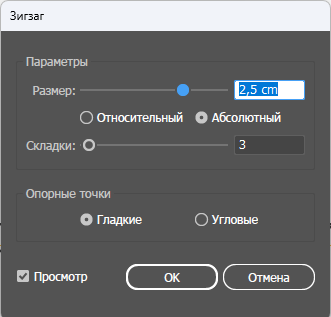

В появившейся панели ставим следующие настройки:
Размер: высота волны поделённая надвое – 2,5cm.
Складки: глядя на чертёж мы видим, что их три, ставим такое же значение – 3.
Точки: обязательно гладкие.

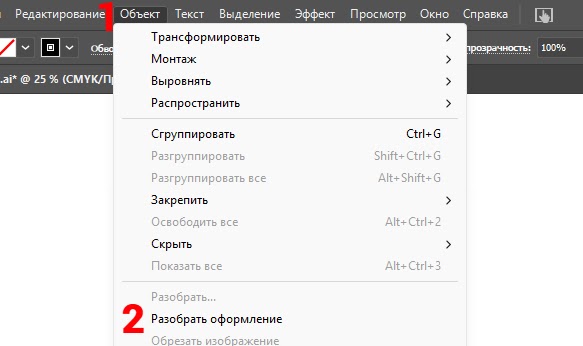

Выделяем объект волны, переходим: «Объект» > «Разобрать оформление»
Выделяем объект и нажимаем «Соединить».

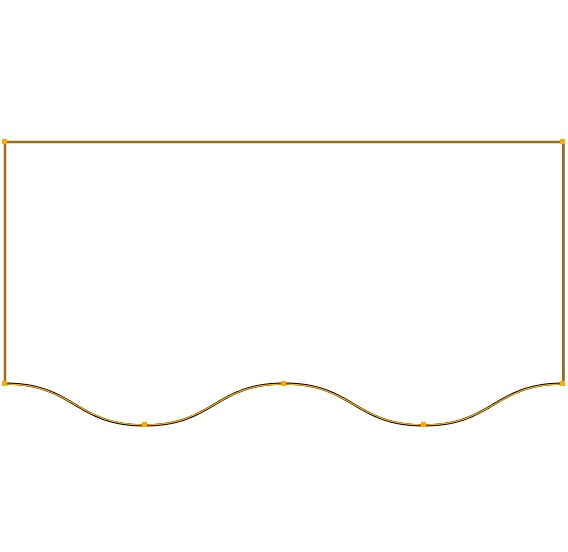

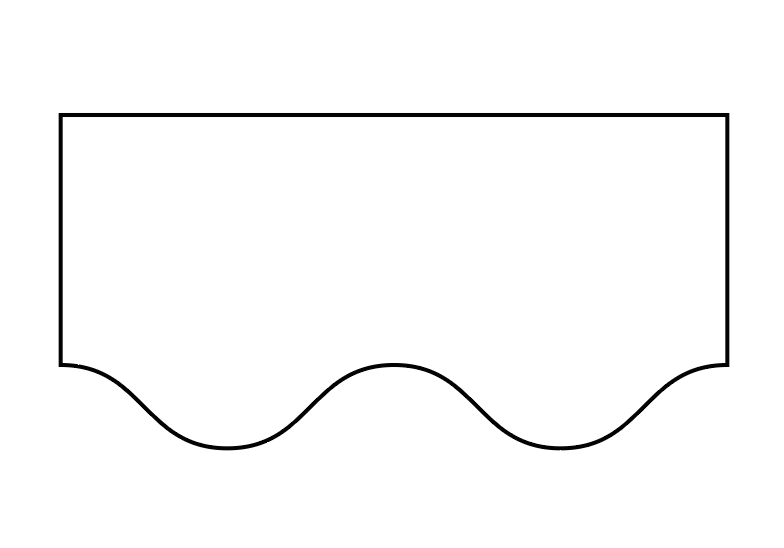

Получаем цельный объект с волной.
Дополнение по Внешним Волнам

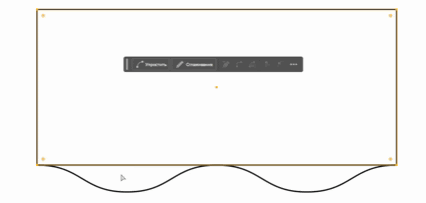

Если не функция вырезания не сработала, то делаем вручную.
Курсором «А» удаляем ребро основного объекта и соединяем крайние точки с обеих сторон по очереди, предварительно выделив их.
При необходимости, приближаемся ближе к месту соединения и вручную исправляем некорректное соединение (напомним, что сочетанием клавиш Ctrl+J мы можем соединять точки).
Исправление некорректного соединения волны с основой чертежа

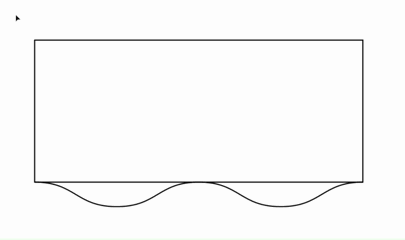

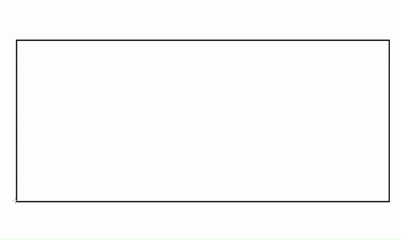

Создание внутренних горизонтальных волн
По сути, принцип всё тот же, но с отступом в противоположную сторону, то есть внутрь прямоугольника: создали прямую, по оси Y отступ в + (если верхняя) или в – (если нижняя) половину от общей высоты волны.
Дальше всё как и раньше: Эффект > Зигзаг > Половина от общей высоты > Нужное количество складок > Гладкие точки. Затем, не забываем: Объект > Разобрать оформление.
И это вся разница между созданием внутренних и внешних волн?
Не совсем. Если вспомните, то создавая внешнюю волну, мы соединяли два объекта. Внутреннюю нужно же вырезать, как выточки, к примеру.
А те, кто настроил доп. хоткеи с операциями, могут просто выделить два объекта и нажать F2.

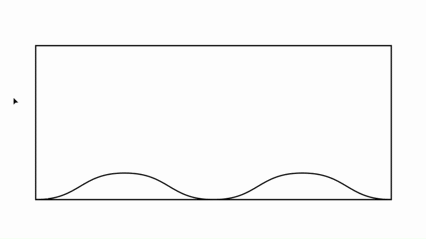

И да, как можете обратить внимание, мы можем выровнять внутреннюю волну по нижней линии, что даёт нам возможность не вырезать нижнее ребро объекта вручную.
Что такое kk и Lk?
Нередко когда на матрасах с волнами можно увидеть kk (иногда и Lk). Что же это такое?
Приписка обозначает с какой части волны нам нужно сделать отступ.
Если быть точнее, то kk – отступ от короткой стороны, а Lk – от длинной.

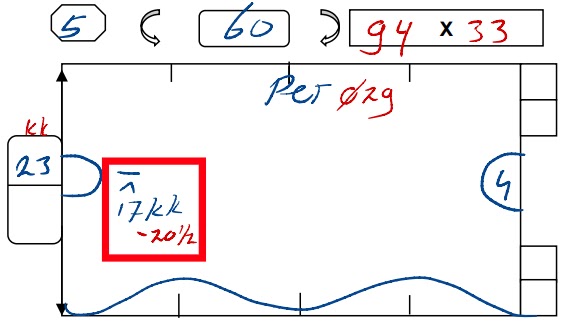

На картинке мы видим посчитанные 20.5 kk, а это значит, что мы отступим на 20.5 см от короткой стороны.
Где короткая, а где длинная сторона?

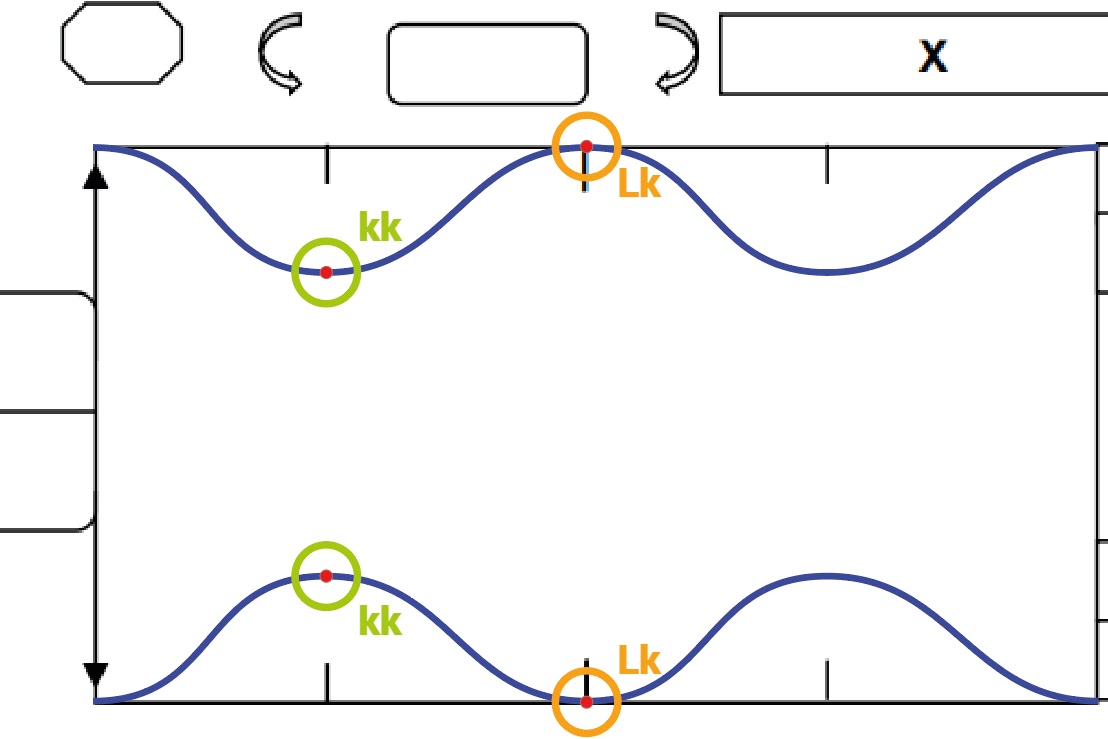

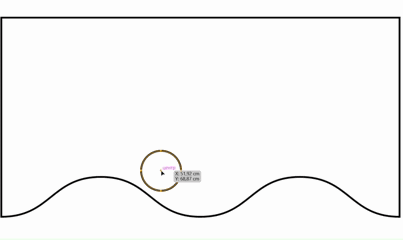

Cмотрим на картинку: оранжевым кружком отмечены Lk – самые дальние точки от центра. Зелёным же отмечены kk – точки, которые находятся ближе, к центру.
Устанавливаем объект центральной точкой к нужной (kk или Lk) и делаем отступ, который указан в чертеже.

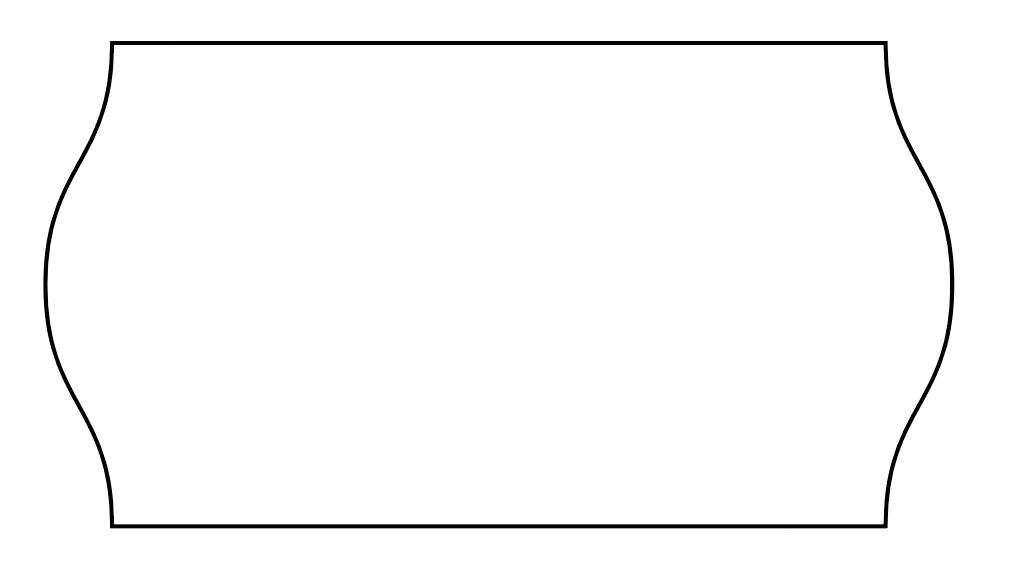

Вертикальные волны
В 99% случаев такие волны одинаковые по своему принципу создания, они все – внешние (если использовать терминологию раздела о горизонтальных волнах).
Как и говорилось ранее, зачастую они зеркальны и имеют брата-близнеца с противоположной стороны.
А также, как правило, они имеют всего лишь 1 изгиб. Разумеется, если того требует проект и замеры, то это количество может быть иным.
Формула вертикальных волн

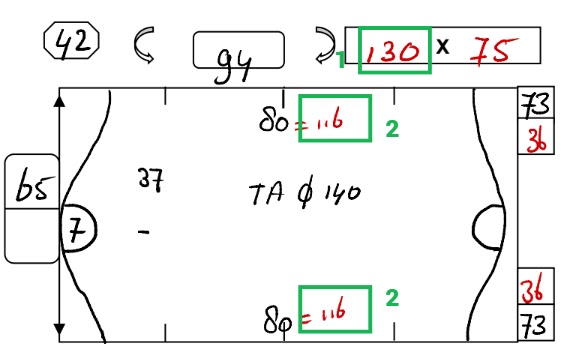

Принцип даже чуть проще, чем у горизонтальных. На картинке отмечены нужные нам данные для подсчета высоты волн.
Берём общую ширину 1 (130) и от неё отнимаем короткую ширину 2 (116):
130 – 116 = 14
Полученный результат – сумма высот обеих волн. Нам же нужна 1 волна:
14 / 2 = 7 / 23.5
Итого: 7 см – высота 1 волны, а 3.5 – её половина, которая нам нужна для панели создания волны и для отступа от крайнего ребра основы.

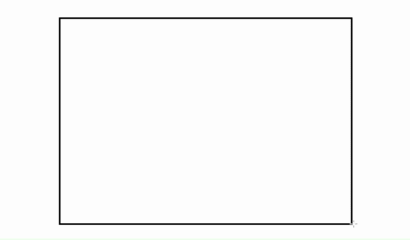

Как создать вертикальные волны?
Принцип абсолютно такой же, как и у горизонтальных волн:
Создали прямую по одному из вертикальных рёбер ➔ сделали отступ в + или -, но уже по оси Х ➔ добавили зигзаг, но уже с 1 складкой (или с тем количеством, которое требует проект) ➔ разобрали оформление ➔ соединили — готово!

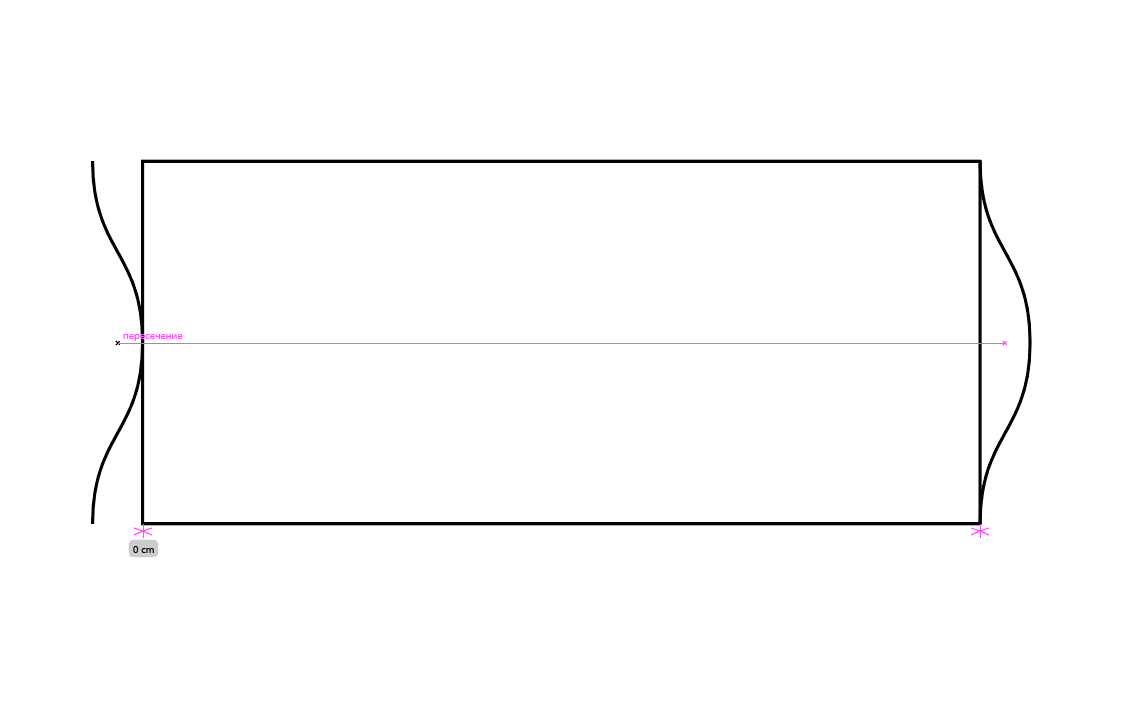

Как уже и писалось неоднократно: вертикальные волны имеют свою зеркальную версию. Поэтому, после того, как вы создали первую волну и разобрали оформление, перетащите эту волну к противоположному вертикальному ребру.
Затем, отразите вторую волну по горизонтали нажав кнопку отвечающую за эту функцию (в свойствах около координат и размера).
